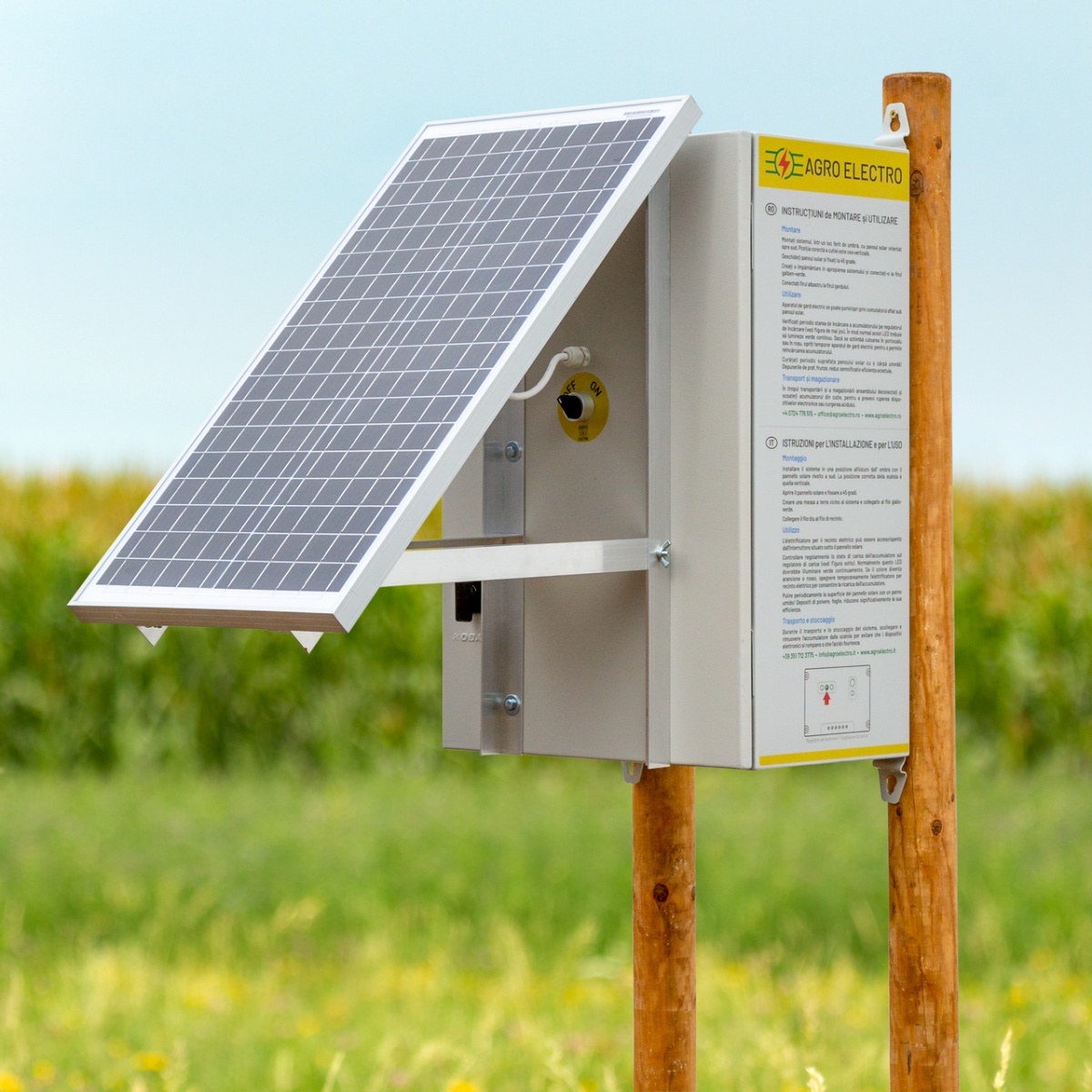

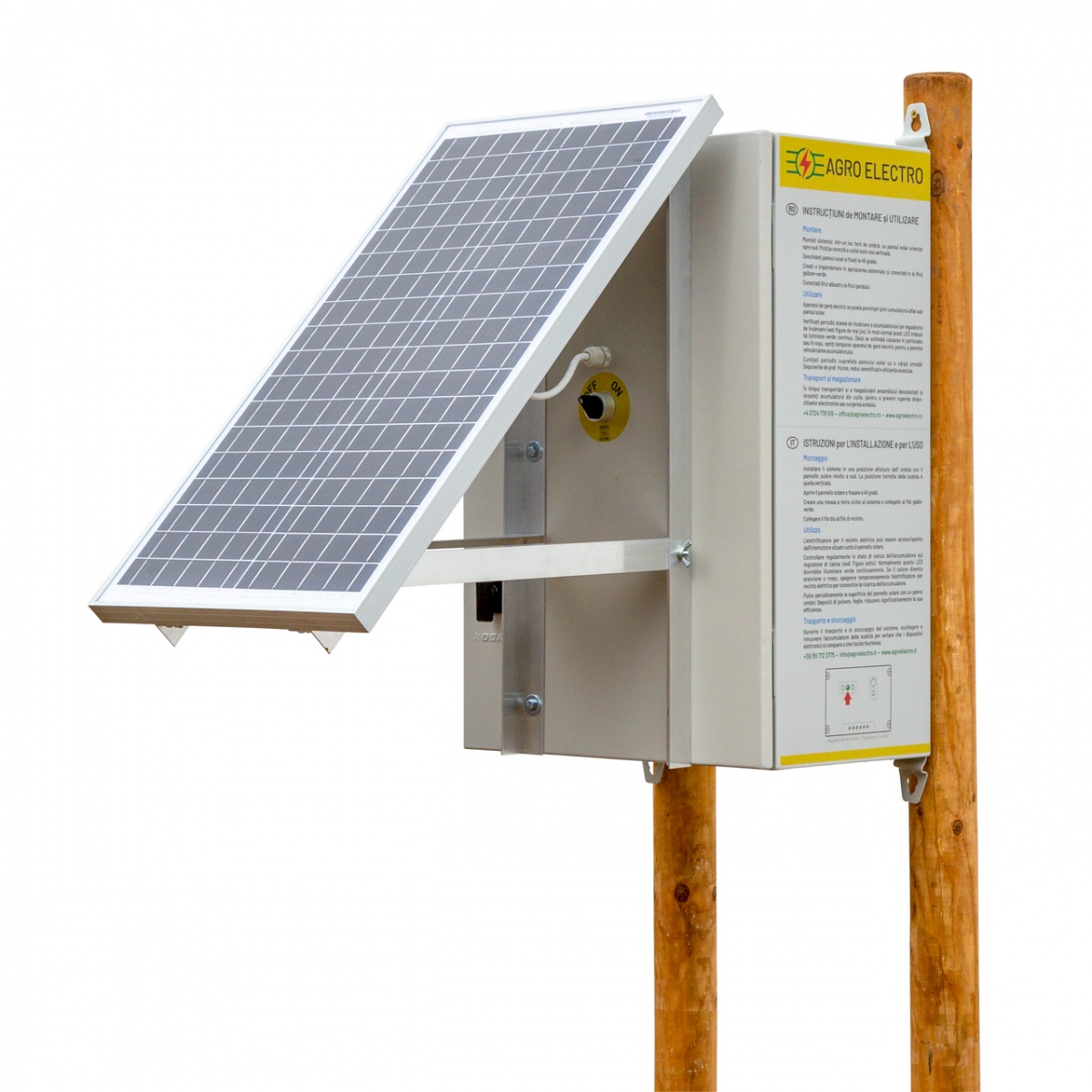

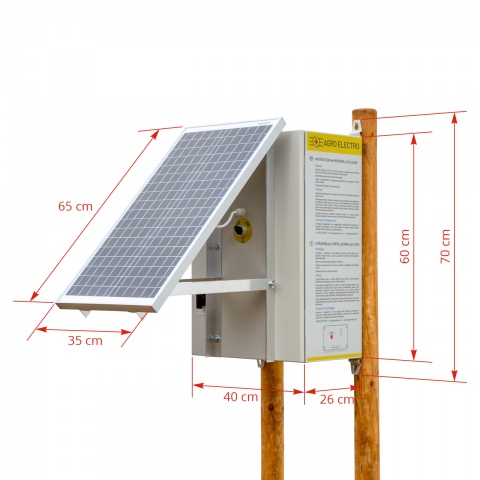

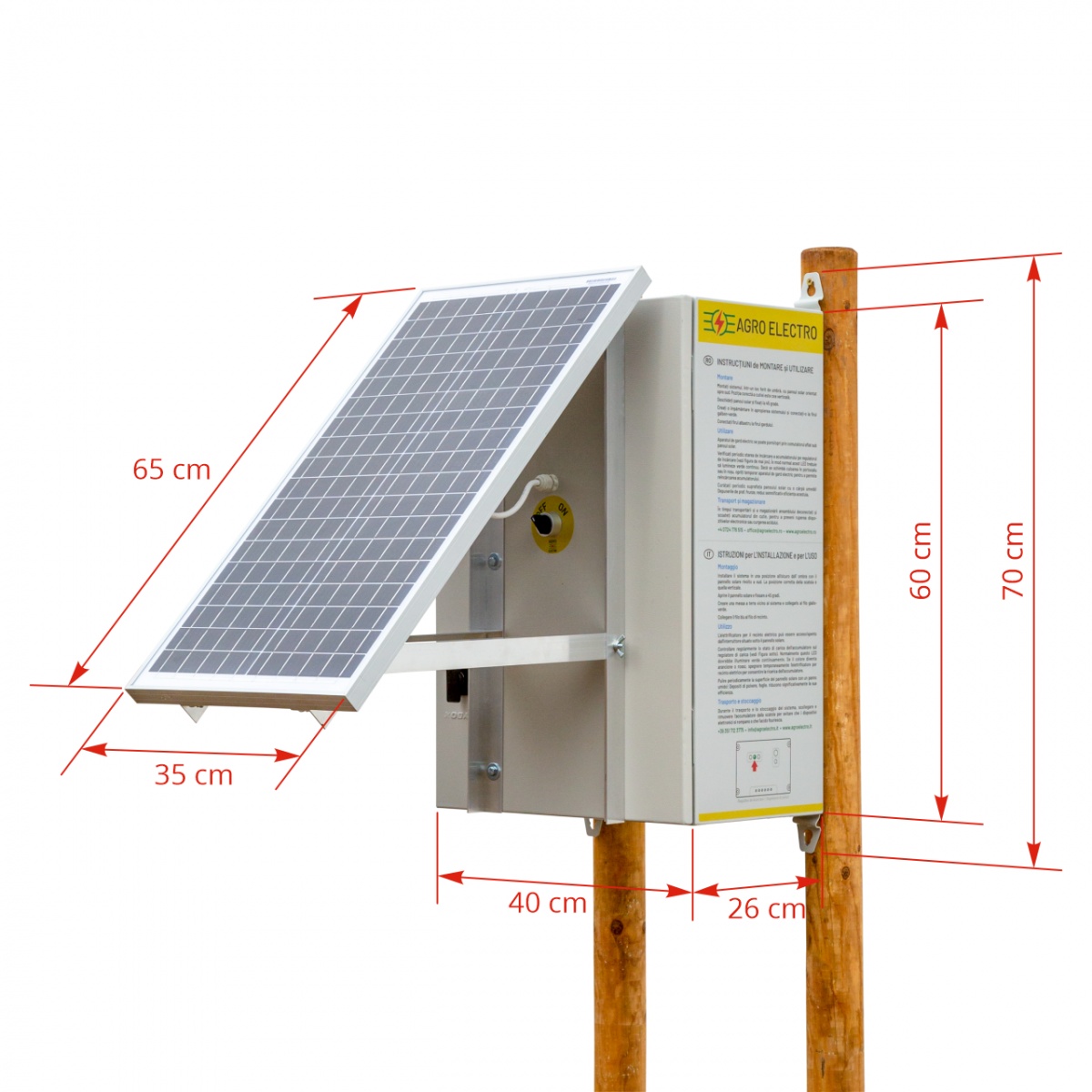

Kompakt DL 3200 villanypásztor készülék 30 W-os napelemes rendszerrel

A kompakt villanypásztor készülék kényelmes és biztos megoldás ideiglenes, vagy permanens kerítések villamosítására, olyan helyeken, ahol nincs lehetőség a 230 V-os hálózatra csatlakozni.

A rendszer egy fémszekrénybe van szerelve és tartalmaz minden olyan elemet, ami a 230 V-os hálózattól független működéséhez szükséges.

Figyelem: a csomag nem tartalmazza a földelő rudat és a 12 V-os autóakkumulátort!

A rendszer előnyei

• Merev, tartós fémszekrény, ami a nedvességgel szemben (vízcseppek, eső, hó) védett helyen tartja az elektronikus áramköröket. A fémszekrény zárható.

• A fémszekrény relatív hermetikusan zár, így hatékonyan megakadályozza a rovarok és a kis állatok behatolását, amelyek rövidzárlat okozásával tönkretehetik a rendszert.

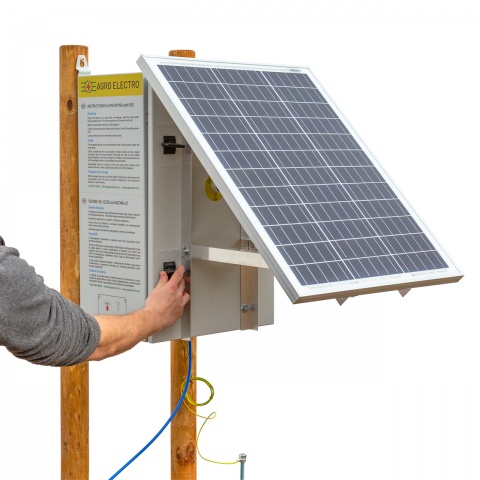

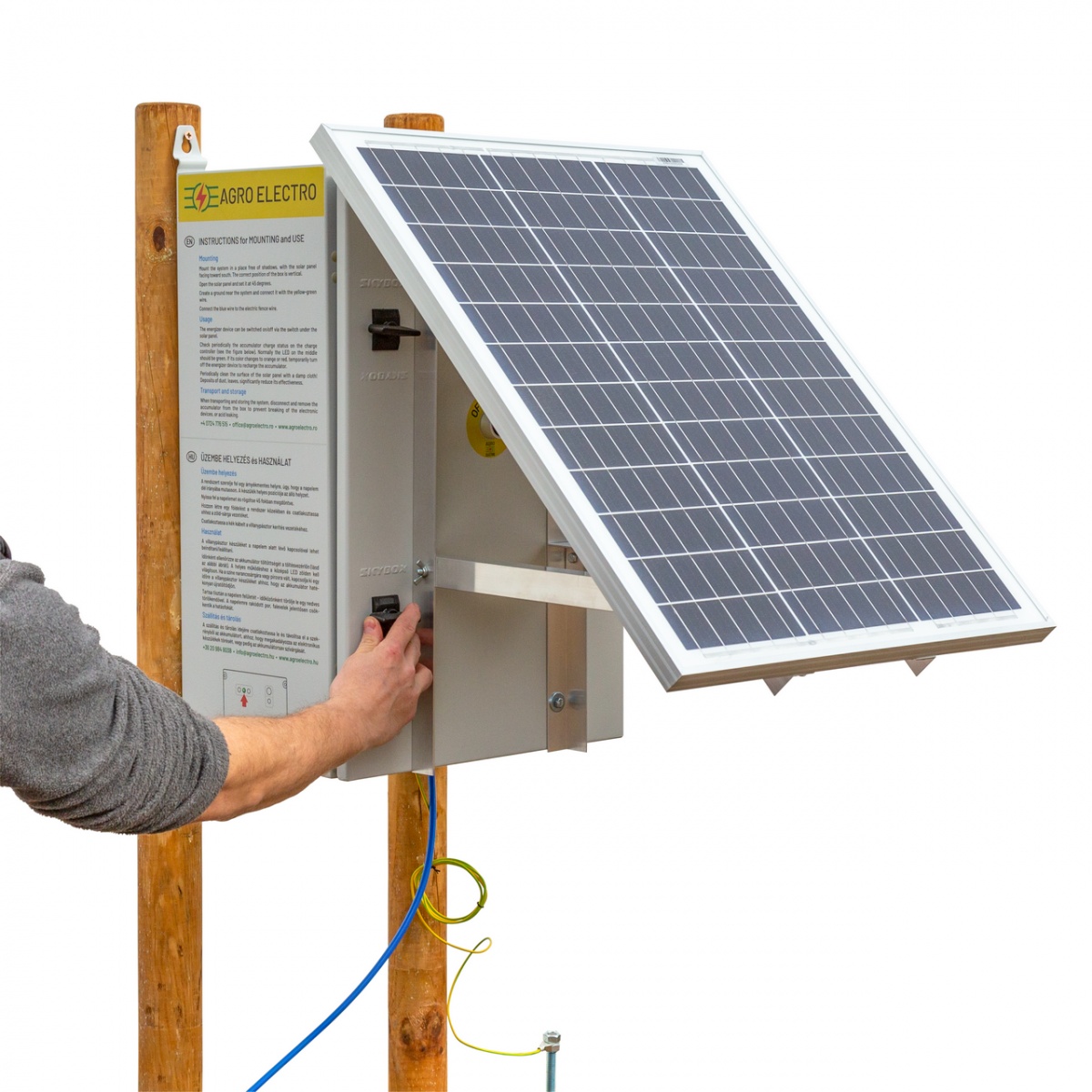

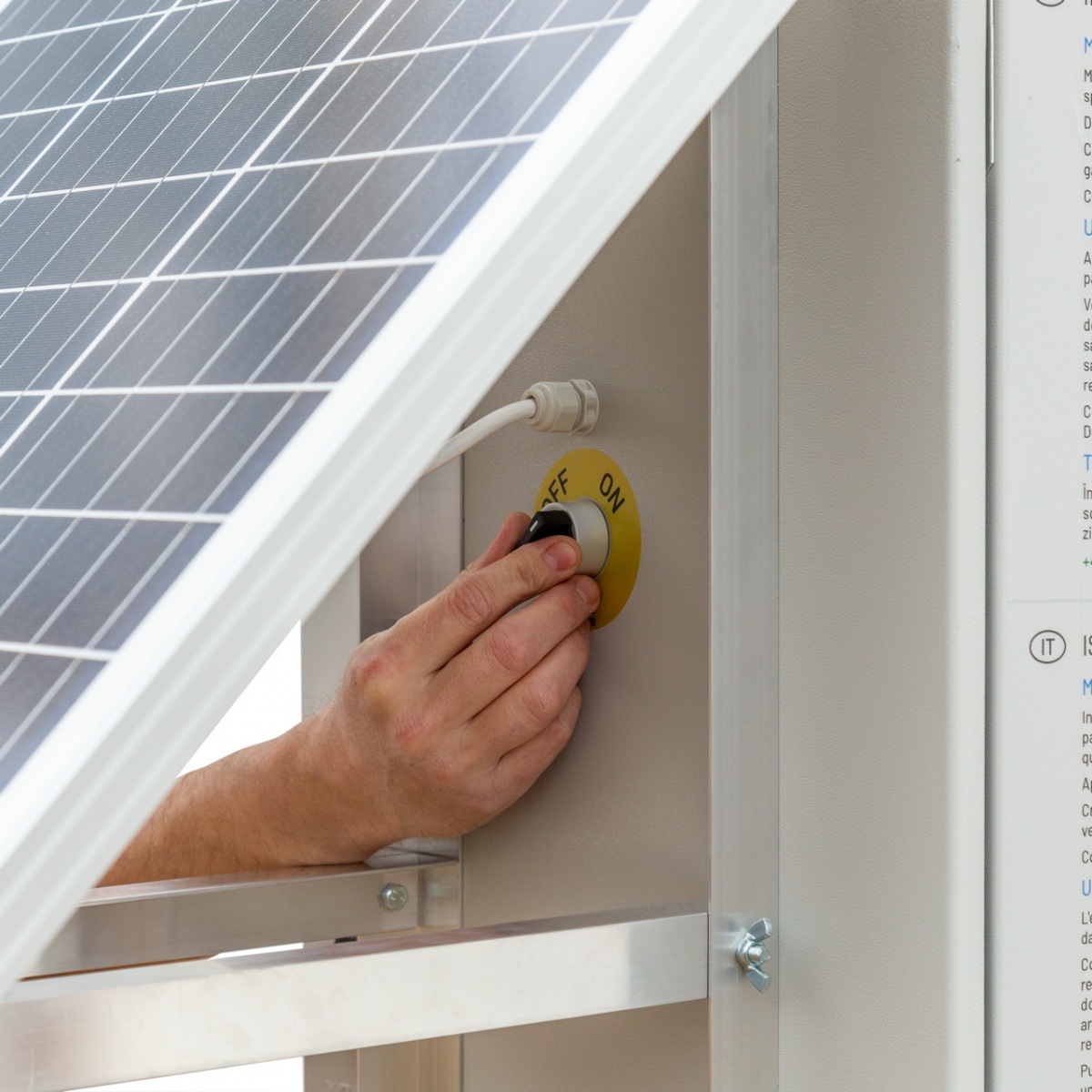

• A szekrény külsején a napelemes panel alá rejtve kapcsoló található, amellyel a villanypásztor készülék beindítható/leállítható a szekrény kinyitása nélkül.

• Az akkumulátor töltését folyamatosan biztosítja a napelemes panel.

• Túlfeszültség elleni védelem – az akkumulátor véletlenszerű lecsatolása napos időben túlfeszültség megjelenését okozhatja, ami a villanypásztor készülék meghibásodását vonja maga után. A rendszer tartalmaz egy külön áramkört, ami a túlfeszültség megjelenése esetén lekapcsolja a villanypásztor készülék táplálását.

• A rendszer költöztetése (az ideiglenes villanypásztor kerítés mozgatását követően) könnyedén kivitelezhető, egy újabb helyen való üzembe állítás igencsak egyszerű.

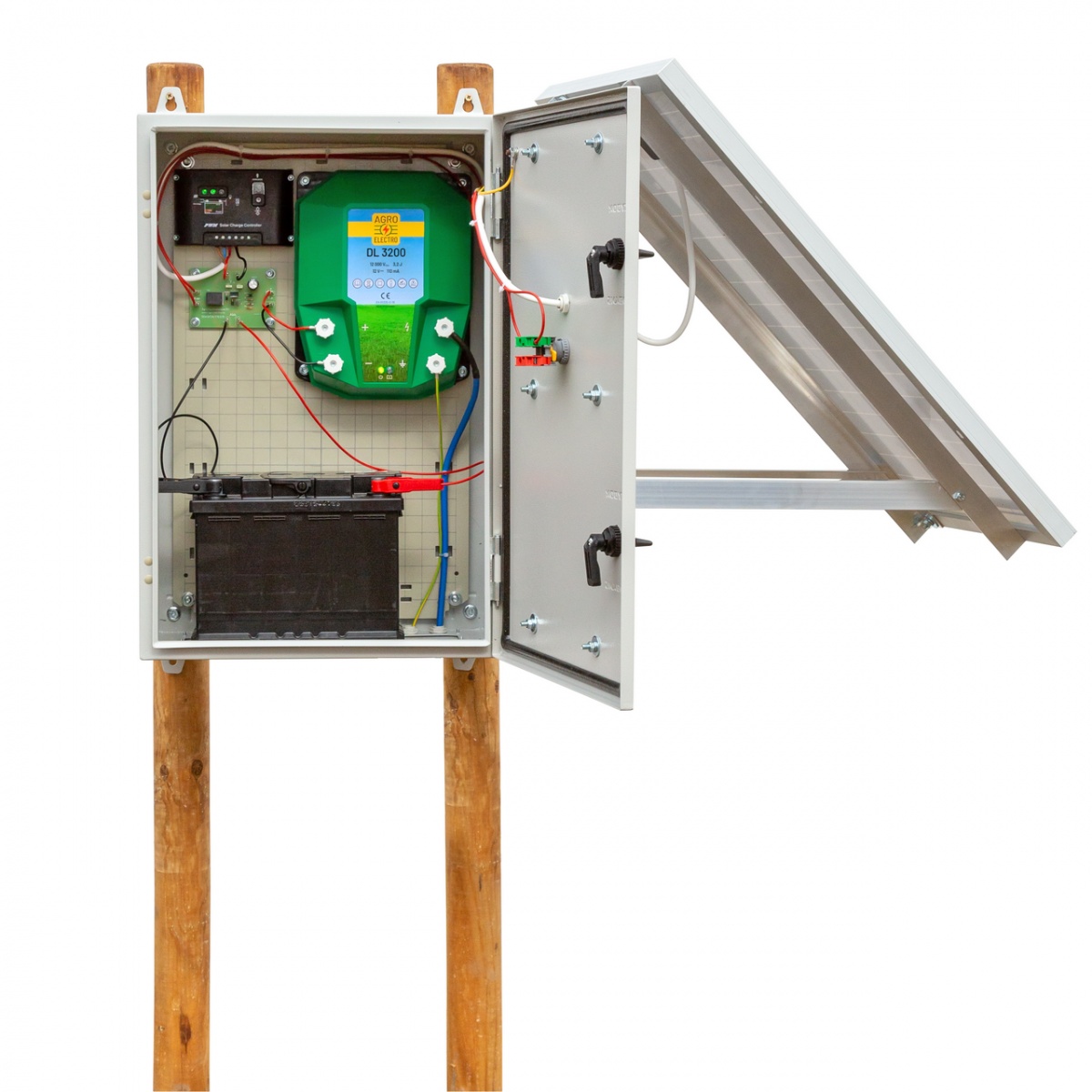

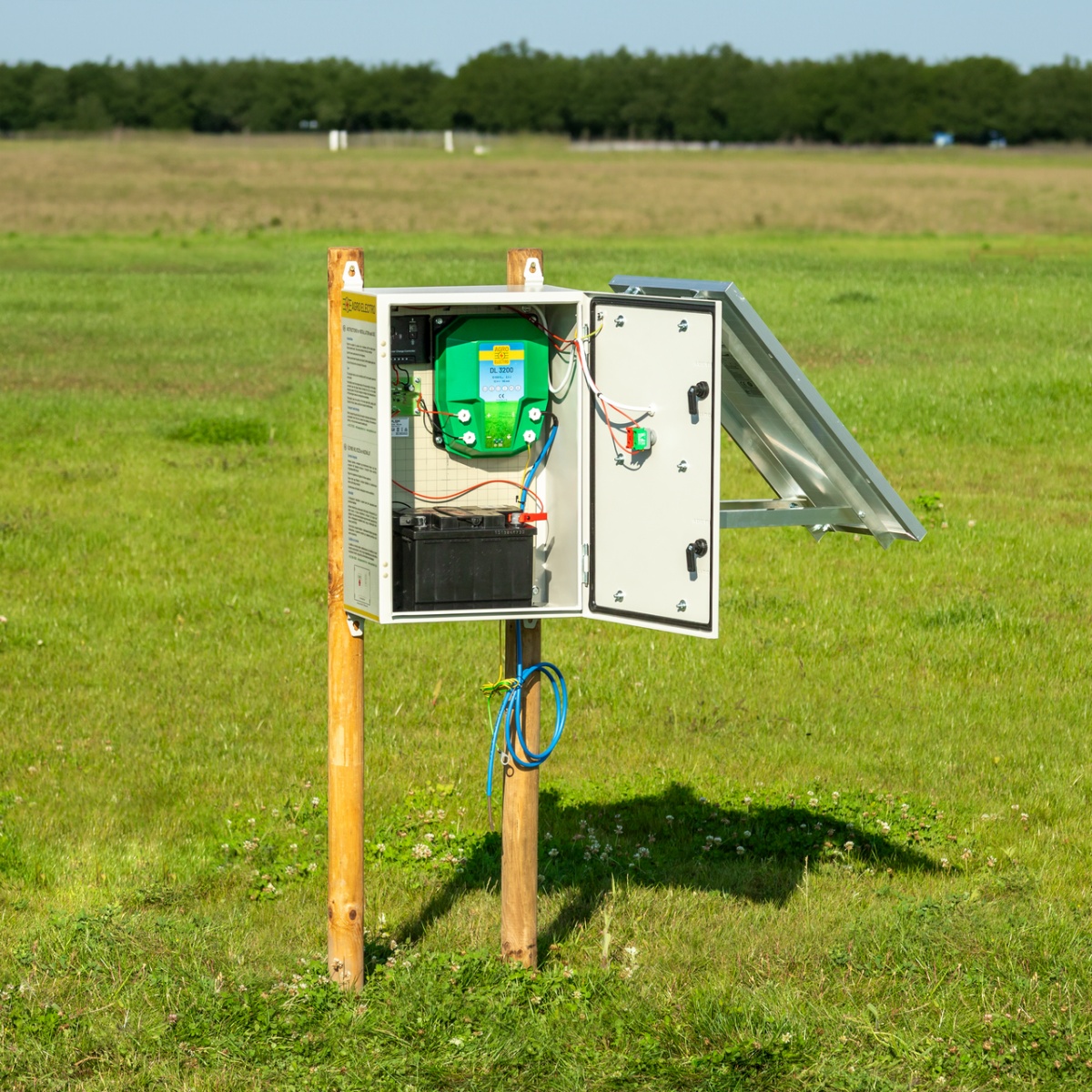

A rendszer elemei

(1) – Villanypásztor készülék; (2) – Töltésvezérlő; (3) – Túlfeszültség-védelem; (4) – Akkumulátor (a csomag nem tartalmazza); (5) – Napelemes panel; (6) – Kerítés-csatlakozás, 150 cm; (7) – Földelés-csatlakozás, 150 cm; (A) – Töltés LED; (B) – Töltésszint LED; (C) – Akkumulátor-csatlakozás, pozitív pólus; (D) – Akkumulátor-csatlakozás, negatív pólus; (E) – Villanypásztor készülék ki-be kapcsoló; (F) – Fémszekrény-zárak;

Üzembe helyezés

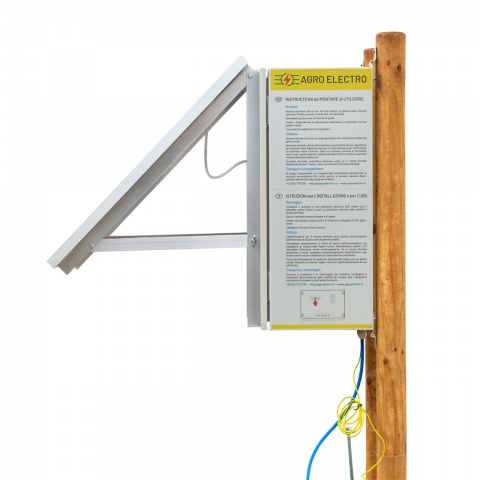

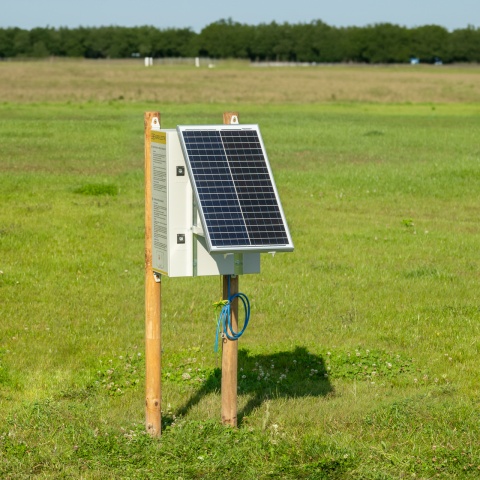

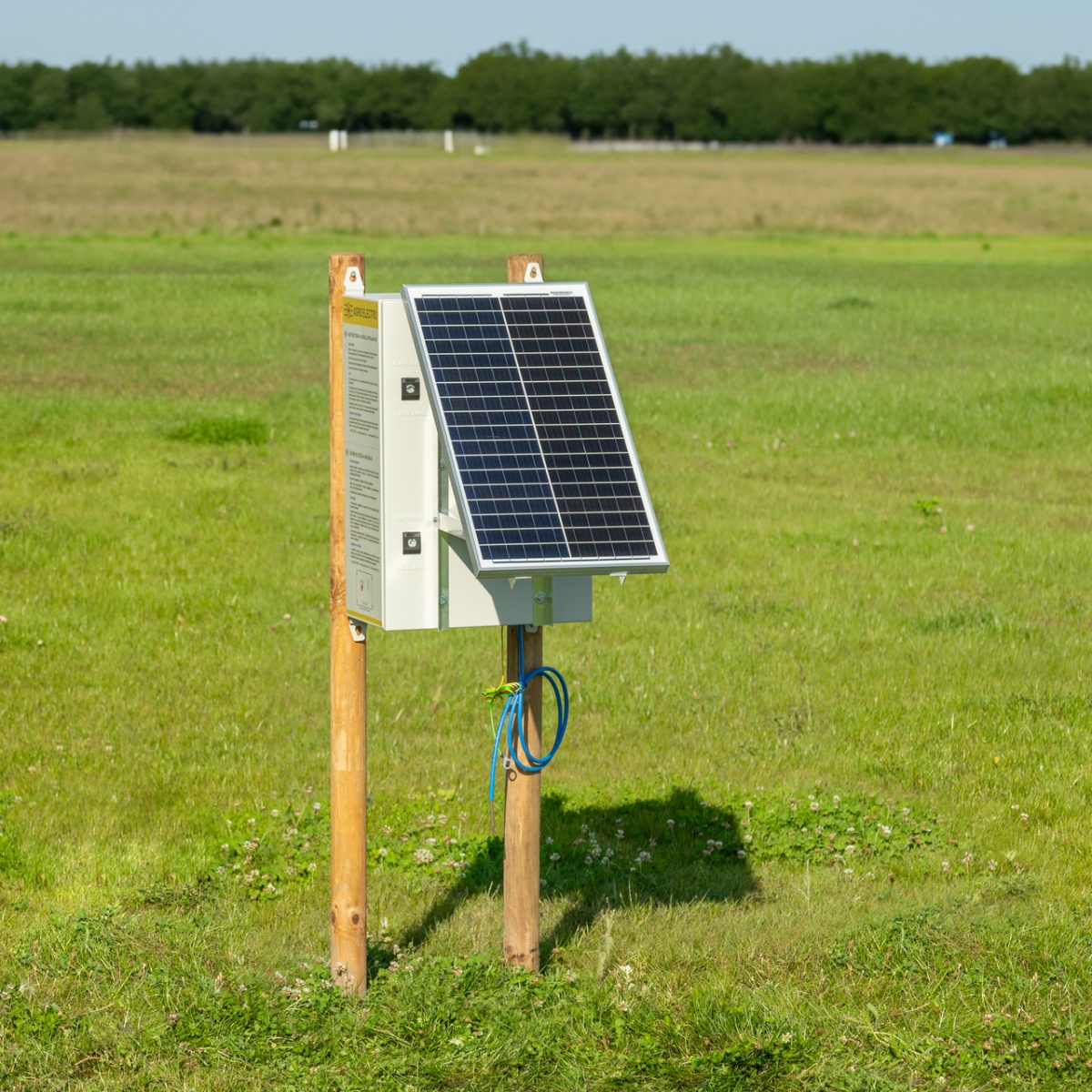

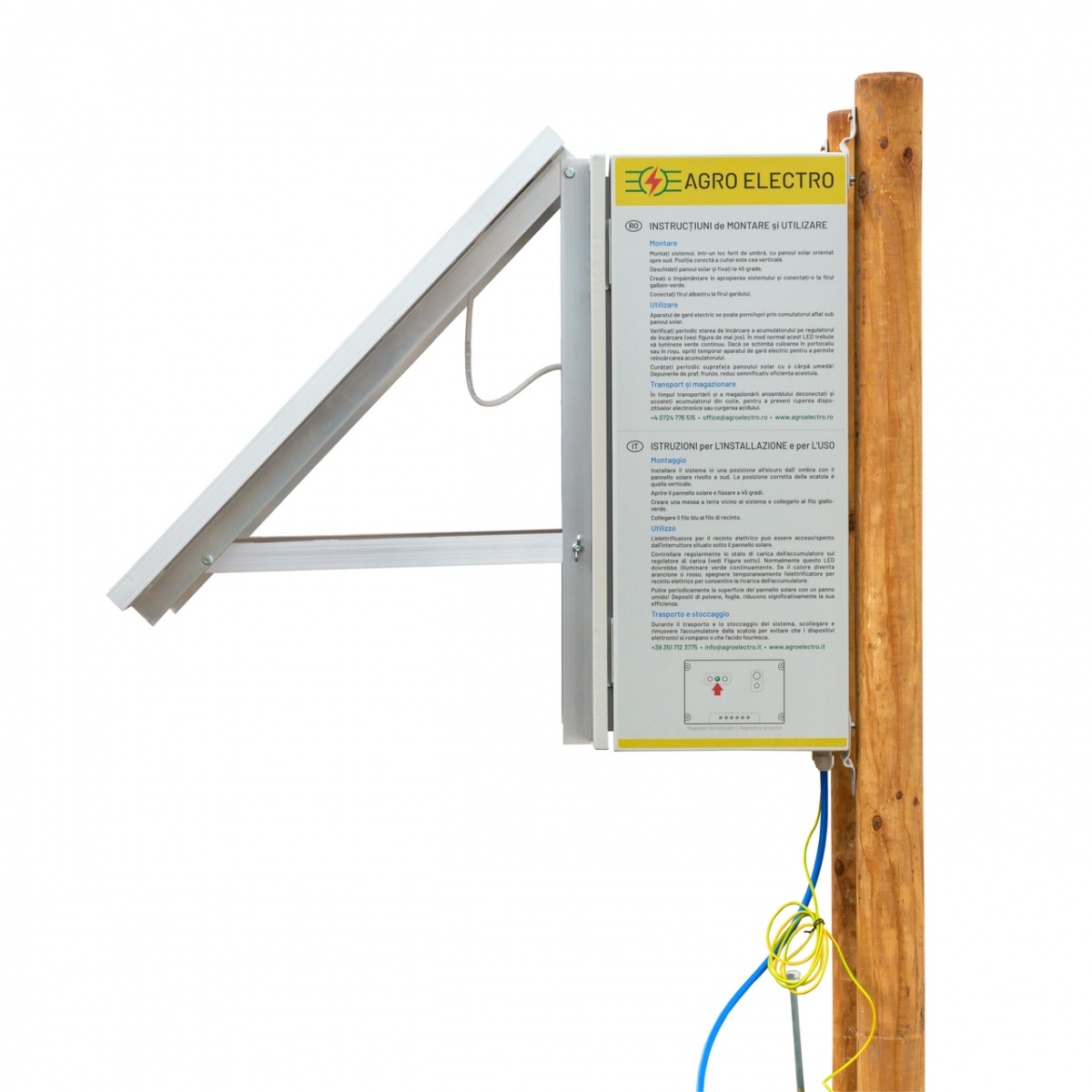

A rendszert a kerítés közelében kell felszerelni, két faoszlopra, úgy, hogy a napelemes panel dél irányába mutasson és a nap teljes időtartamában ne vetüljön rá árnyék. A rögzítést követően nyissa fel a napelemes panelt (5) és rögzítse 45 fokos szögben a mellékelt csavarokkal. Hozza létre a földelést, majd kösse rá a földelés-vezetéket (7), ezt követően kösse a kék kábelt (6) a villanypásztor kerítés vezetékéhez.

Földelés

A helyes működéshez a rendszernek szüksége van egy jó földelésre. A földelés elkészítéséhez használjon egy hosszú, legalább 1 m-es fémrudat (vigyázat, a csomag nem tartalmazza), amit a földbe sulykol. Egy M12-es menetelt, galvanizált fémrúd a legcélszerűbb választás, mivel a földelés vezeték (7) ehhez csatlakoztatható a legkönnyebben.

Az akkumulátor

A begyűjtött energia tárolására használjon egy 12 V-os akkumulátort (savas, vagy zselés típust) (4). Vigyázat, az akkumulátort nem tartalmazza a csomag! Továbbá, ne használjon más típusú akkumulátort, mint pl. Li-Ion (lítiumos), vagy Ni-MH (nikkel-metál-hidrid)!

Szerezzen be egy min. 45 Ah-ás kapacitással rendelkező akkumulátort. A maximális teljesítmény nincs korlátozva, csupán arra kell figyelnie, hogy az akkumulátor férjen be a fémszekrénybe (kb. legfeljebb 100 Ah-s akkumulátor fér el). Nagyobb kapacitású akkumulátor is használható, amennyiben fizikailag belefér, a rendszer nem korlátozza azt. Ugyanakkor figyelembe kell venni, hogy ha egy 100 Ah-nál nagyobb akkumulátor lemerül, a napelem már nem biztos, hogy képes teljes mértékben visszatölteni, normál működés mellett azonban az elhasznált energiát a napelem visszatölti.

Az akkumulátort a (C) és (D) csipeszekkel kell csatlakoztatni.

• Piros csipesz = pozitív pólus (+).

• Fekete csipesz = negatív pólus (−).

Karbantartás

Habár a rendszer hónapokig, akár évekig önműködő, időnként karbantartásra és ellenőrzésekre van szükség.

Időközönként takarítsa le a napelemes panel felületét egy nedves textíliával. A napelem felületére rakódott por, falevelek, állati eredetű szennyeződések jelentősen csökkentik a rendszer hatékonyságát, ami az akkumulátor idő előtti lemerüléséhez vezethet!

Időnként járja körbe a villanypásztor kerítést és távolítsa el a ránőtt növényzetet. A vezetékekkel érintkező növényzet által kialakuló rövidzárlatok jelentősen csökkentik a rendszer hatékonyságát.

A villanypásztor készülék műszaki adatai

A napelem műszaki adatai

A töltésvezérlő műszaki adatai

Használati utasítás - DL 3200 - DL 4500 - DL 7200 kompakt

A DL 3200 - DL 4500 - DL 7200 kompakt készülékek használati utasítása letölthető PDF formátumban:

Használati útmutató - Kompakt DL 3200 - DL 4500 - DL 7200

Prezentációs videó
