DL 3200 ECO-compact villanypásztor készülék, 30 W-os napelemes rendszerrel
Értékelés: 1 értékelésből.
Adjon egy értékelést
Márka: Agro Electro
Más verzió
Részletek
Figyelem: a csomag NEM tartalmazza a földelés-rudat és az energia tárolásához szükséges 12 V-os autóakkumulátort!
A kompakt villanypásztor készülék kényelmes és biztos megoldás ideiglenes, vagy permanens kerítések villamosítására, olyan helyeken, ahol nincs lehetőség a 230 V-os hálózatra csatlakozni.
A rendszer teljesen önfenntartó, hónapokon, akár éveken keresztül képes működni, csupán kis, időszakos karbantartásra szorul, mint pl. az akkumulátor állapotának ellenőrzése, a napelemes panel letakarítása, vagy pedig a növényzet megtisztítása a villanypásztor vezetékei körül.

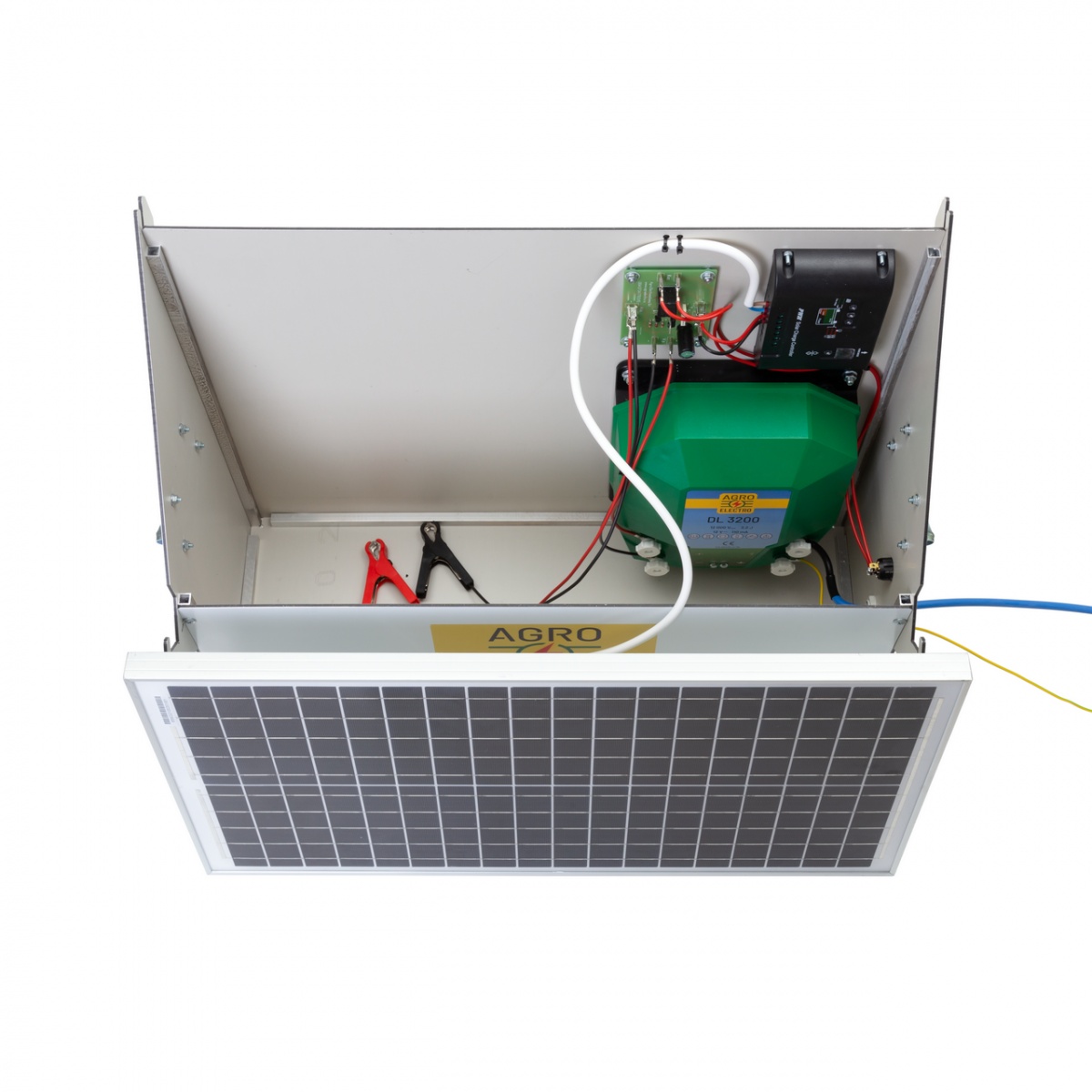

A rendszer egy kompakt dobozba van szerelve és tartalmaz minden olyan elemet, ami a 230 V-os hálózattól független működéséhez szükséges.
Előnyei
Merev, tartós doboz, ami a nedvességgel szemben (vízcseppek, eső, hó) védett helyen tartja az elektronikus áramköröket.

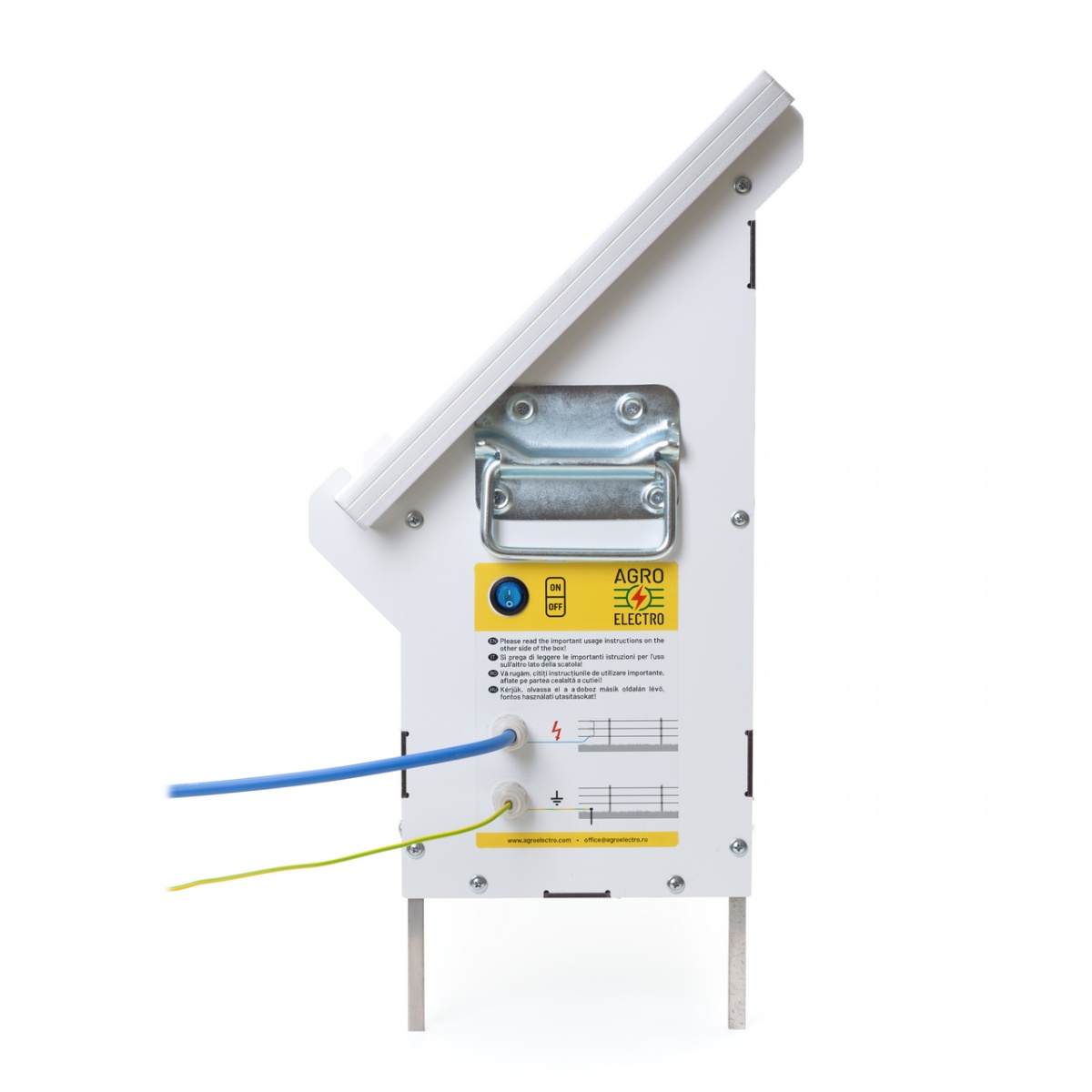

A doboz külsején kapcsoló található, amellyel a villanypásztor készülék beindítható/leállítható a rendszer felnyitása nélkül.
Az akkumulátor töltését folyamatosan biztosítja a napelemes panel.
Túlfeszültség elleni védelem – az akkumulátor véletlenszerű lecsatolása napos időben túlfeszültség megjelenését okozhatja, ami a villanypásztor készülék meghibásodását vonja maga után. A rendszer tartalmaz egy külön áramkört, ami a túlfeszültség megjelenése esetén lekapcsolja a villanypásztor készülék táplálását.
A rendszer költöztetése (az ideiglenes villanypásztor kerítés mozgatását követően) könnyedén kivitelezhető, egy újabb helyen való üzembe állítása igencsak egyszerű.

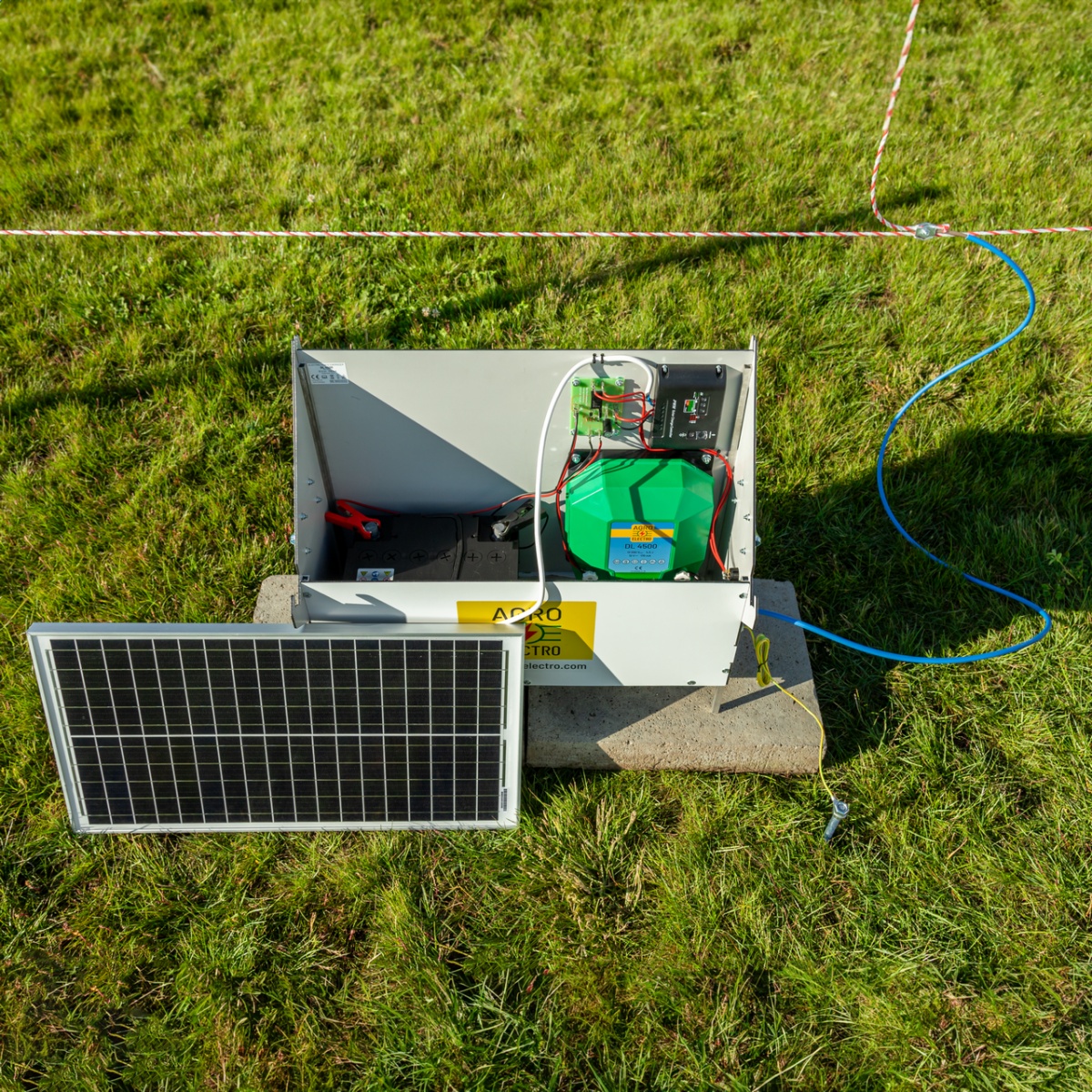

A rendszer elemei
(1) – Villanypásztor készülék; (2) – 12 V-os akkumulátor; (3) – Napelemes panel; (4) – Töltésvezérlő; (5) – Túlfeszültség-védelem; (6) – Villanypásztor készülék ki-be kapcsoló; (A) – Kerítés-csatlakozás, 180 cm; (B) – Földelés-csatlakozás, 180 cm; (C) – Akkumulátor-csatlakozás, pozitív pólus; (D) – Akkumulátor-csatlakozás, negatív pólus; (E) – Napelemes panel-csatlakozás; (F) – Töltés LED; (G) – Töltésszint LED.
Üzembe helyezés

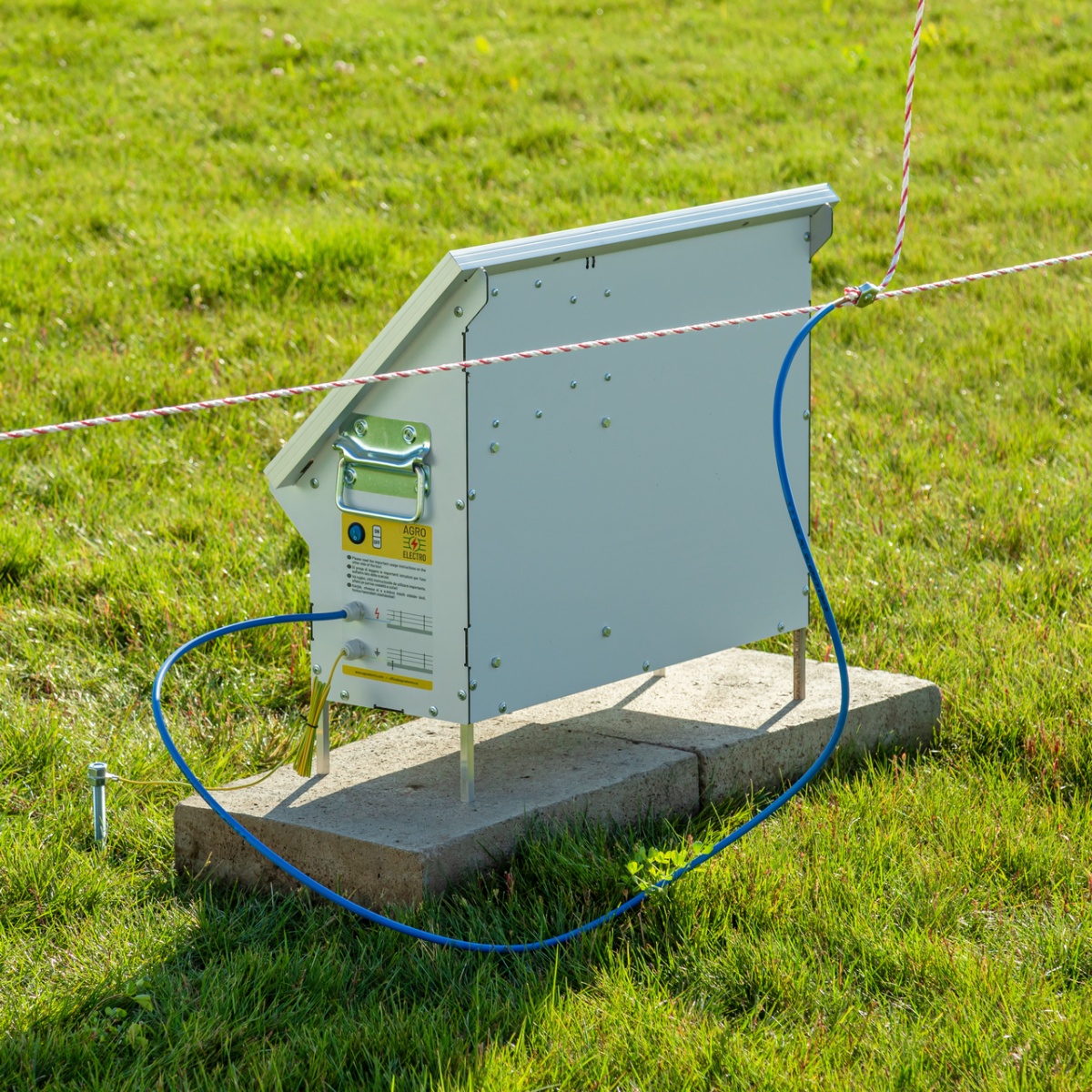

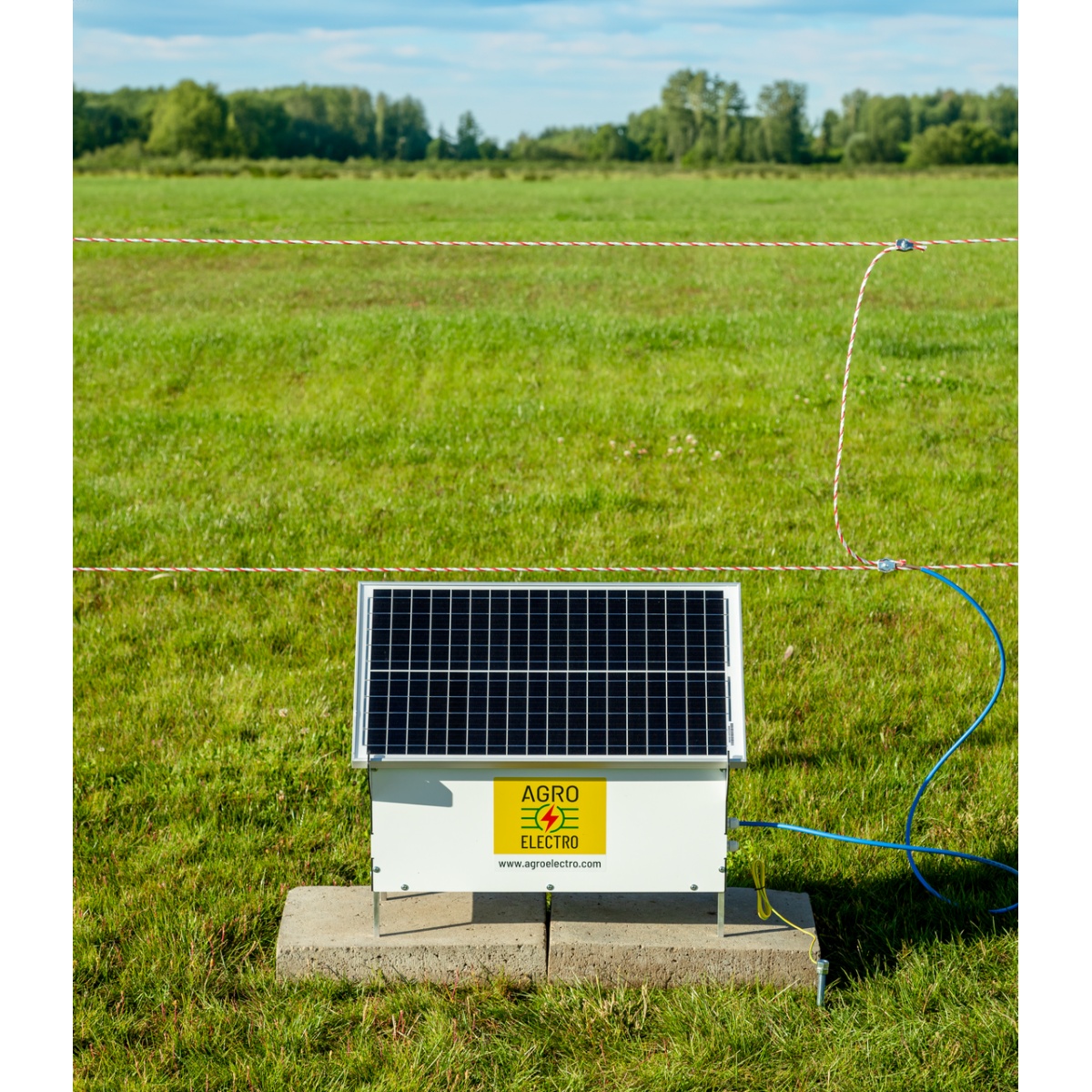

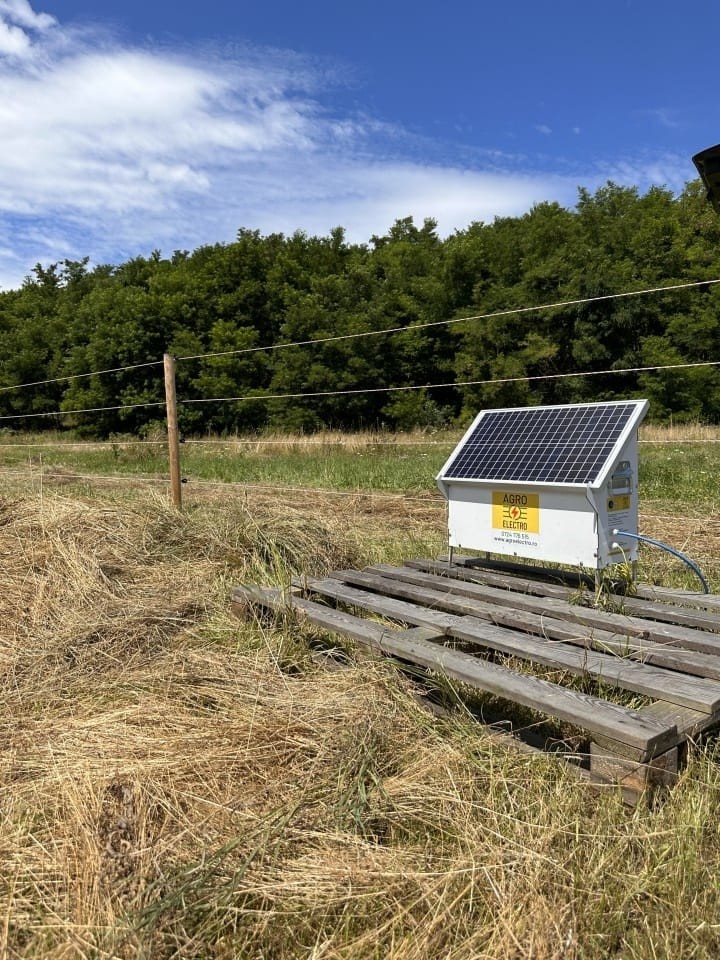

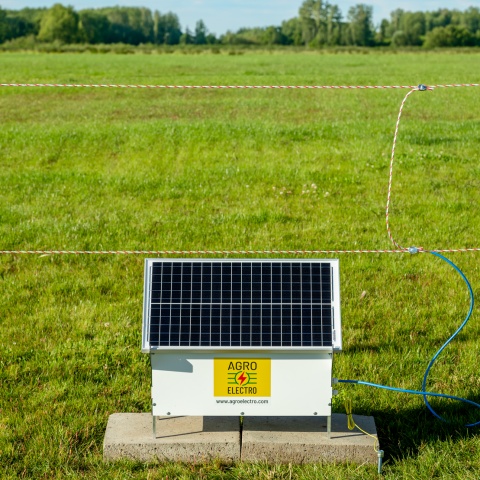

A rendszert a kerítés közelében kell üzembe helyezni, úgy, hogy a napelemes panel (3) dél irányába mutasson és a nap teljes időtartamában ne vetüljön rá árnyék. Hozza létre a földelést, majd kösse rá a földelés-vezetéket (B), ezt követően kösse a kék kábelt (A) a villanypásztor kerítés vezetékéhez.
A földelés
A helyes működéshez a rendszernek szüksége van egy jó földelésre – ennek a minősége épp annyira fontos, mint a villanypásztor kerítés többi része. A földelés elkészítéséhez használjon egy hosszú, legalább 1 m-es fémrudat, amit a földbe sulykol. Egy M12-es menetelt, galvanizált fémrúd a legcélszerűbb választás, mivel a földelés-vezeték (B) ehhez csatlakoztatható a legkönnyebben.
Az akkumulátor
A begyűjtött energia tárolására használjon egy 12 V-os autóakkumulátort (4). Figyelem, az akkumulátort nem tartalmazza a csomag! Ne használjon Ni-MH, vagy Li-ion típusú akkumulátort!
Szerezzen be egy min. 45-100 Ah-ás kapacitással rendelkező akkumulátort. Az akkumulátor maximális kapacitását a doboz méretei határozzák meg, azaz maximálisan akkora akkumulátort használhat, ami belefér a dobozba.
Az akkumulátort a (C) és (D) csipeszekkel kell csatlakoztatni:
Piros csipesz = az akkumulátor pozitív (+) pólusa.
Fekete csipesz = az akkumulátor negatív (–) pólusa.
Karbantartás
Habár a rendszer hónapokig, akár évekig önműködő, időnként karbantartásra és ellenőrzésekre van szükség.
Időközönként takarítsa le a napelemes panel felületét egy nedves textíliával. A napelem felületére rakódott por, falevelek, állati eredetű szennyeződések jelentősen csökkentik a rendszer hatékonyságát, ami az akkumulátor idő előtti lemerüléséhez vezethet!
Időnként járja körbe a villanypásztor kerítést és távolítsa el a ránőtt növényzetet. A vezetékekkel érintkező növényzet által kialakuló rövidzárlatok jelentősen csökkentik a rendszer hatékonyságát.
A villanypásztor készülék műszaki adatai
| Tápfeszültség | 12 V |
| Fogyasztás | 110 mA |
| Maximális kimenő feszültség 500 Ω terhelés mellett | 7600 V |
| Maximális kerítéshossz | 7000 m |
| Maximális tárolt energia | 4,16 Joule |
| Maximális impulzusenergia | 3,2 Joule |
| Nedvességvédelem | IPX4 |
| Doboz anyaga | Műanyag |
| Méretek | 210 × 265 × 100 mm |
| Súly | 1,6 kg |
A napelem műszaki adatai
| Cellák típusa | Monokristályos |
| Maximális teljesítmény | 30 W |
| Vmp | 18,2 V |
| Imp | 1,65 A |
| VOC | 21,6 V |
| ISC | 1,84 A |
| Méretek | 670 × 350 × 25 mm |
A töltésvezérlő műszaki adatai
| Névleges áramerősség | 10 A |
| Névleges feszültség | 12/24 V |
| Maximális töltési feszültség | 14 V / 28 V |
| Súly | 0,25 kg |
| Méretek | 14 × 9 × 3 cm |
| Működési hőmérséklet | –20...+60 C ° |
DL 3200, vagy DL 4500, ECO-Compact villanypásztor készülék használati útmutatója
A használati útmutató letölthető PDF formátumban:
