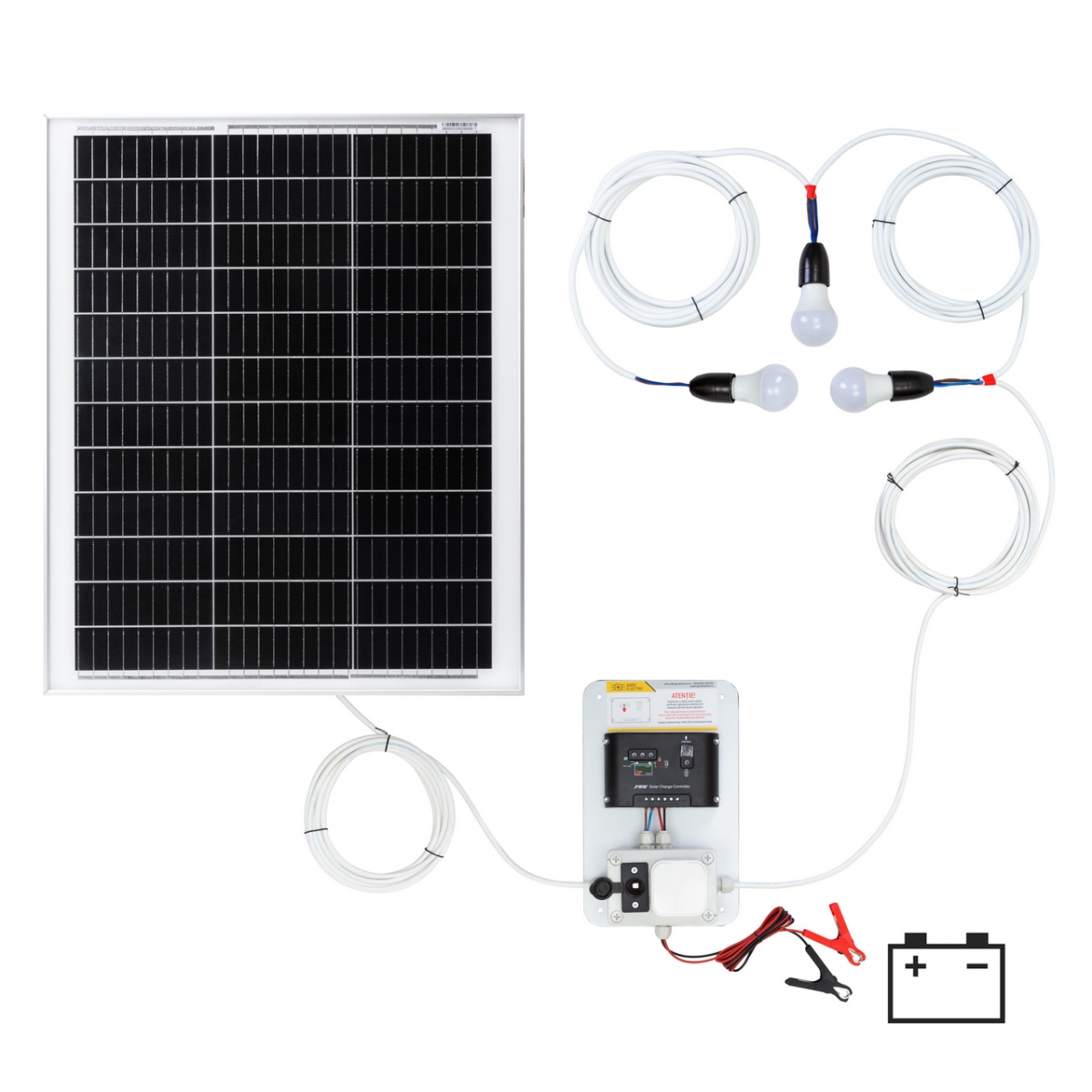

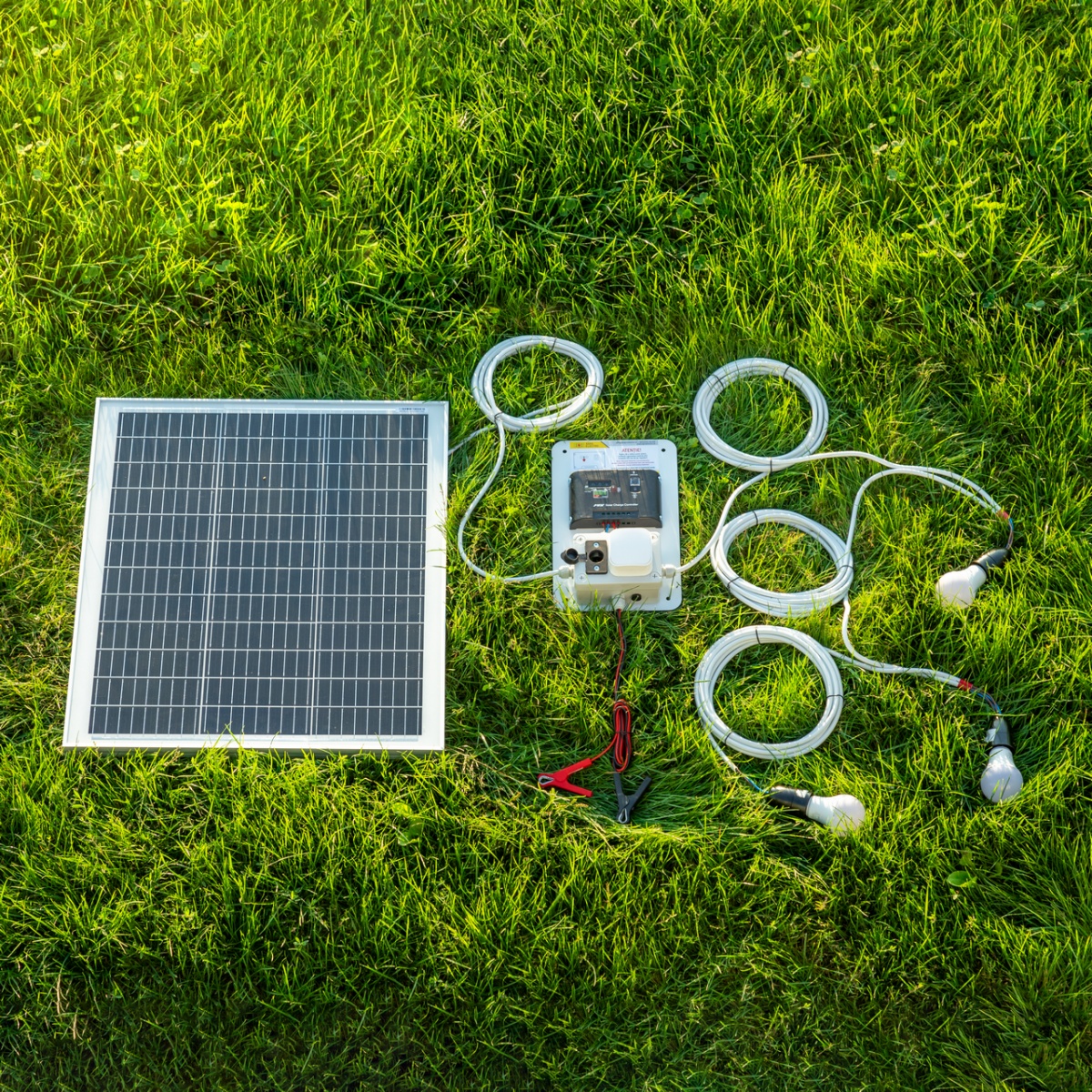

Világításrendszer 50 W-os napelemmel és 3 égővel
Értékelés: 1 értékelésből.
Adjon egy értékelést
Más verziók
Részletek
A napelemes rendszer kitűnő megoldás olyan helyeken, ahol nincs lehetőség a 230 V-os hálózati áramellátáshoz csatlakozni.
A rendszer részben összeszerelt állapotban érkezik. A működésbe helyezéséhez tartószerkezetet kell építeni a napelemnek oly módon, hogy 45°-ban dél felé legyen irányítva a panel felülete, vagy egyszerűen fel lehet helyezni egy déli tájolású tetőre is.
A begyűjtött energia tárolására egy 12 V-os, max. 100 Ah autóakkumulátor alkalmas. Az akkumulátort a töltésvezérlőhöz kell kötni, amely több feladatot lát el: védi az akkumulátort a túltöltés ellen illetve borús időben is lehetővé teszi az akkumulátor töltését.
A vezérlő panel a villanykapcsolón kívül még egy szivargyújtó aljzatot is tartalmaz, amiről autós telefontöltő, 12/230 V-os inverter, vagy bármilyen más, kis fogyasztású 12 V-os eszköz táplálható.
Figyelem, a csomag nem tartalmazza az autóakkumulátort!
Vigyázat, a töltésvezérlőt nedvességtől, esőtől védett helyen kell üzembe helyezni! Az égők foglalatát szintén védeni kell a nedvességtől.
Garancia: 1 év.

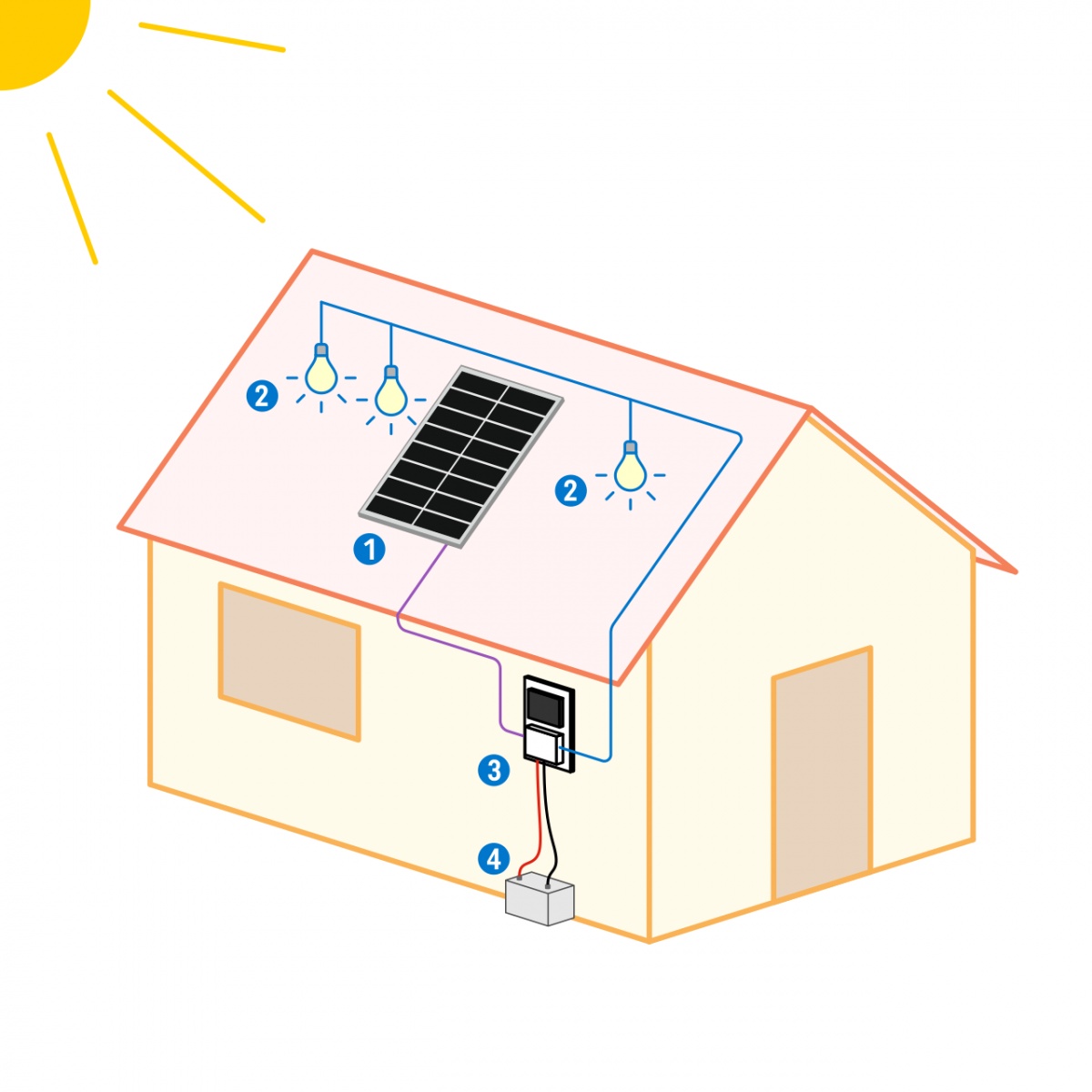

Példa üzembe helyezésre
A napelemes panel (1) egy épület tetejére szerelhető, amennyiben a tető déli tájolású. Ellenkező esetben a panel számára egy könnyű tartószerkezet építhető a következő feltételek figyelembevételével:
Déli tájolás.
45°-os dőlésszög.
Árnyékmentes helyen.

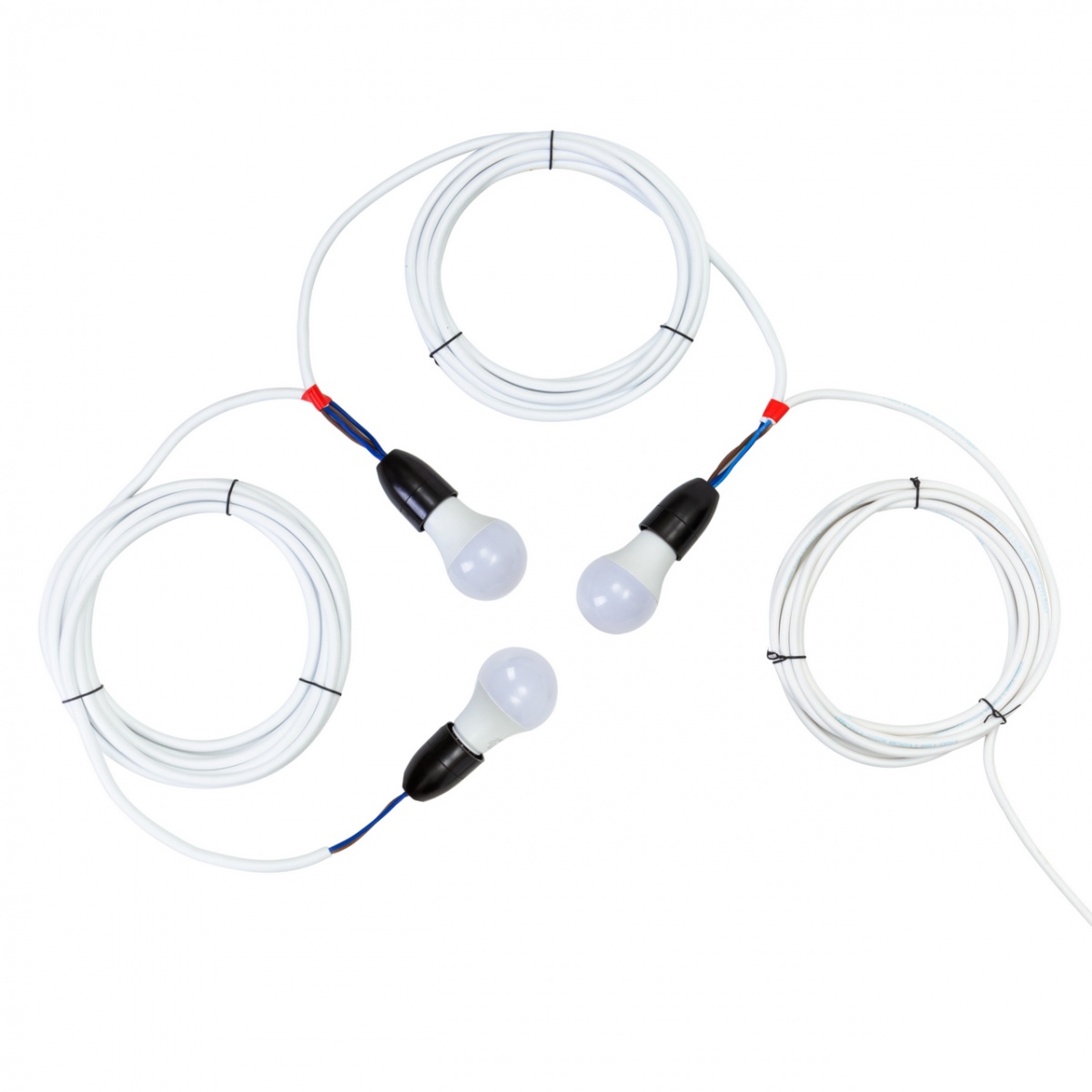

Az égők (2) bárhol elhelyezhetők, szintén nedvességtől védett helyen. Habár az égők teljesen szigeteltek, nedves körülmények között a csatlakozóaljzat érintkezői tönkremehetnek.

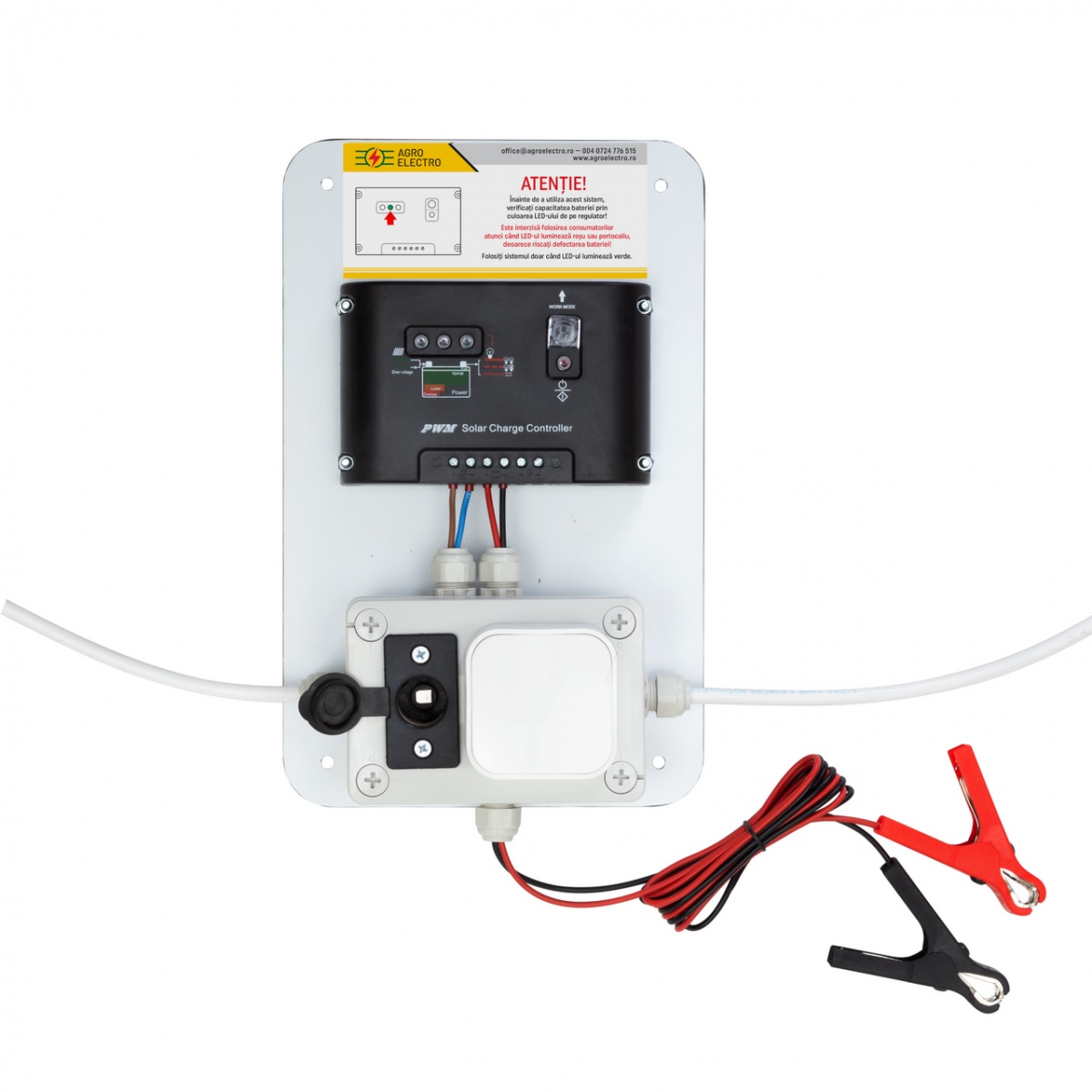

A vezérlő panelt (3) könnyen hozzáférhető, nedvességtől védett helyre kell szerelni. A vezérlő panel tartalmazza a villanykapcsolót, továbbá egy szivargyújtó aljzatot, amelyről mobiltelefon-töltő, vagy FM-adó működtethető.
Az autóakkumulátort (4) (a csomag nem tartalmazza) a vezérlő panel közelében kell elhelyezni. Mivel az akkumulátor ellenáll az időjárás viszontagságainak, nem feltétlenül kell védeni.
Műszaki adatok
| Kábelek hossza | Napelem → töltésvezérlő: 5 m Töltésvezérlő → akkumulátor: 1,5 m Töltésvezérlő → égők: 5 m Égő ↔ égő: 5 m |
| Égők | 12 V, 8 W, 650 lm, LED |
| Akkumulátor A csomag nem tartalmazza! |
12 V, 45-100 Ah |
A napelemes panel műszaki adatai
| Cellák típusa | Monokristályos |
| Max. áramerősség | 2,86 A |
| Max. teljesítmény | 50 W |
| Méretek | 650 × 540 × 25 mm |
| ISC | 3,23 A |
| VOC | 21,6 V |
| VMP | 17,5 V |
PWM 10 A műszaki adatai
| Névleges áramerősség | 10 A |
| Névleges feszültség | 12/24 V |
| Maximális töltési feszültség | 14 V / 28 V |
| Súly | 0,25 kg |
| Méretek | 14 × 9 × 3 cm |
| Működési hőmérséklet | –20...+60 C ° |
Használati utasítás - Napelemes panel töltésvezérlővel
A használati utasítás letölthető PDF formátumban:
