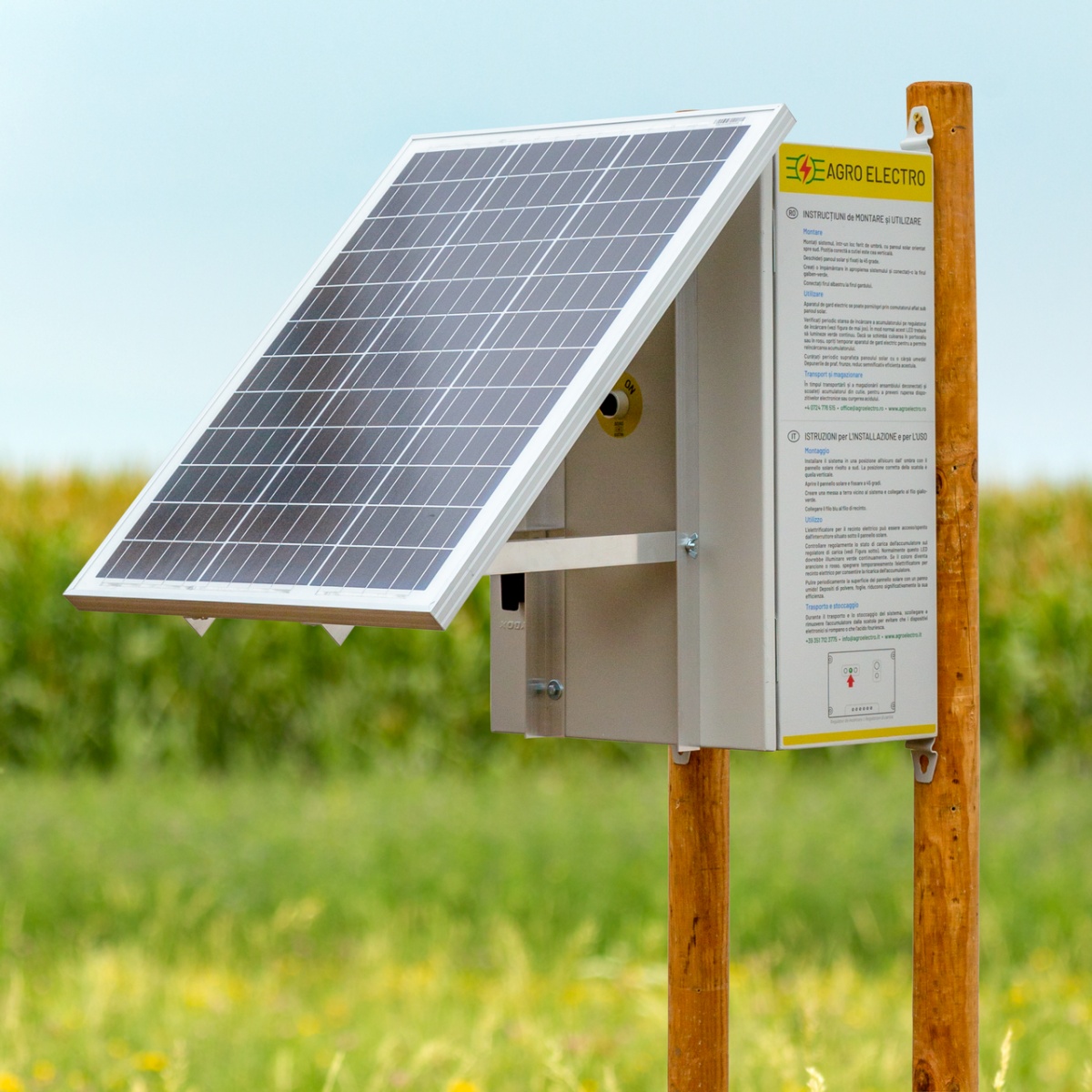

Kompakt DL 7200 villanypásztor készülék 50 W-os napelemes rendszerrel
Értékelés: 4 értékelésből.
Adjon egy értékelést
Márka: Agro Electro
Más verziók
További információk a termékről
A kompakt villanypásztor készülék kényelmes és biztos megoldás ideiglenes, vagy permanens kerítések villamosítására, olyan helyeken, ahol nincs lehetőség a 230 V-os hálózatra csatlakozni.
A rendszer egy fémszekrénybe van szerelve és tartalmaz minden olyan elemet, ami a 230 V-os hálózattól független működéséhez szükséges.
Figyelem: a csomag nem tartalmazza a földelő rudat és a 12 V-os autóakkumulátort!
A rendszer előnyei
Merev, tartós fémszekrény, ami a nedvességgel szemben (vízcseppek, eső, hó) védett helyen tartja az elektronikus áramköröket. A fémszekrény zárható.
A fémszekrény relatív hermetikusan zár, így hatékonyan megakadályozza a rovarok és a kis állatok behatolását, amelyek rövidzárlat okozásával tönkretehetik a rendszert.

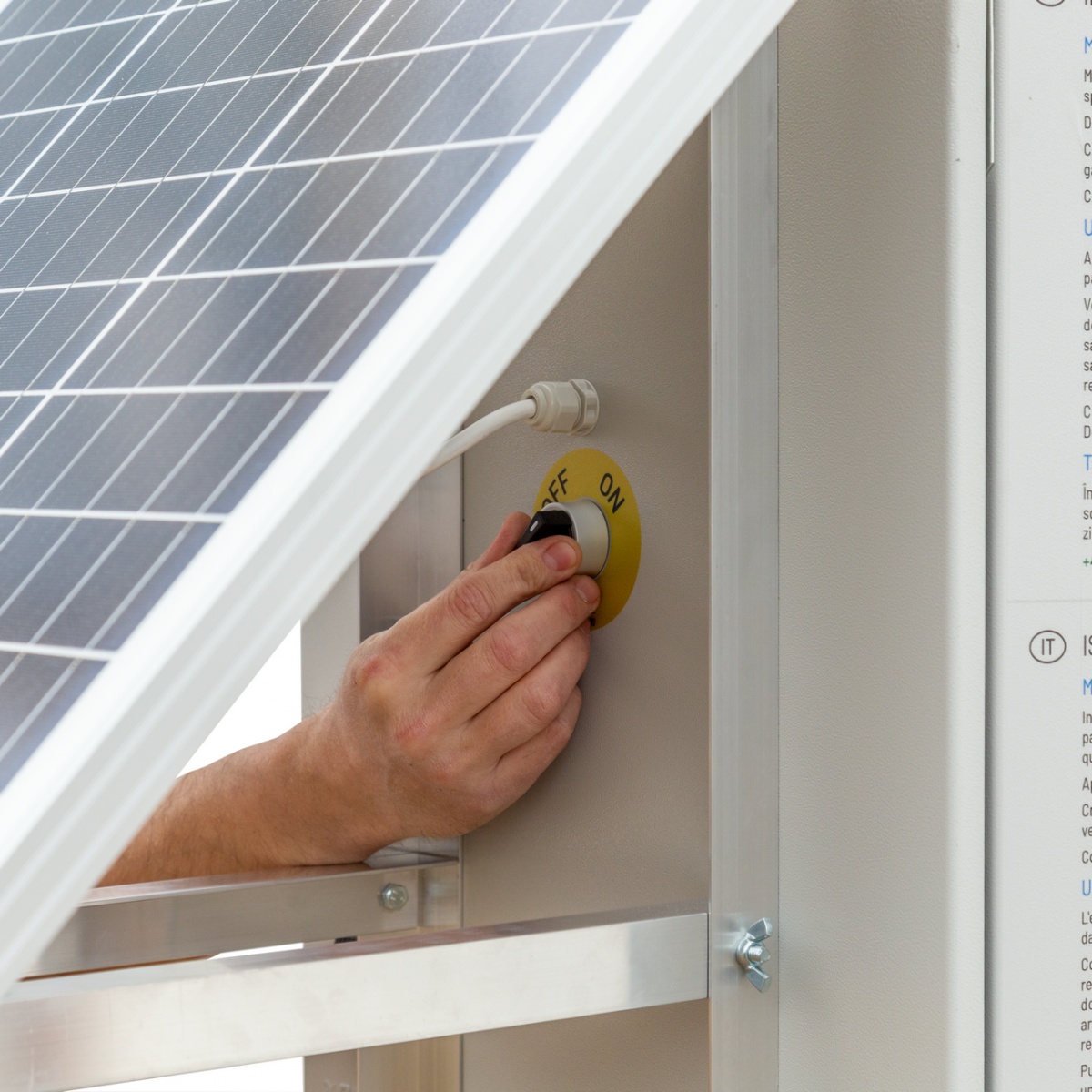

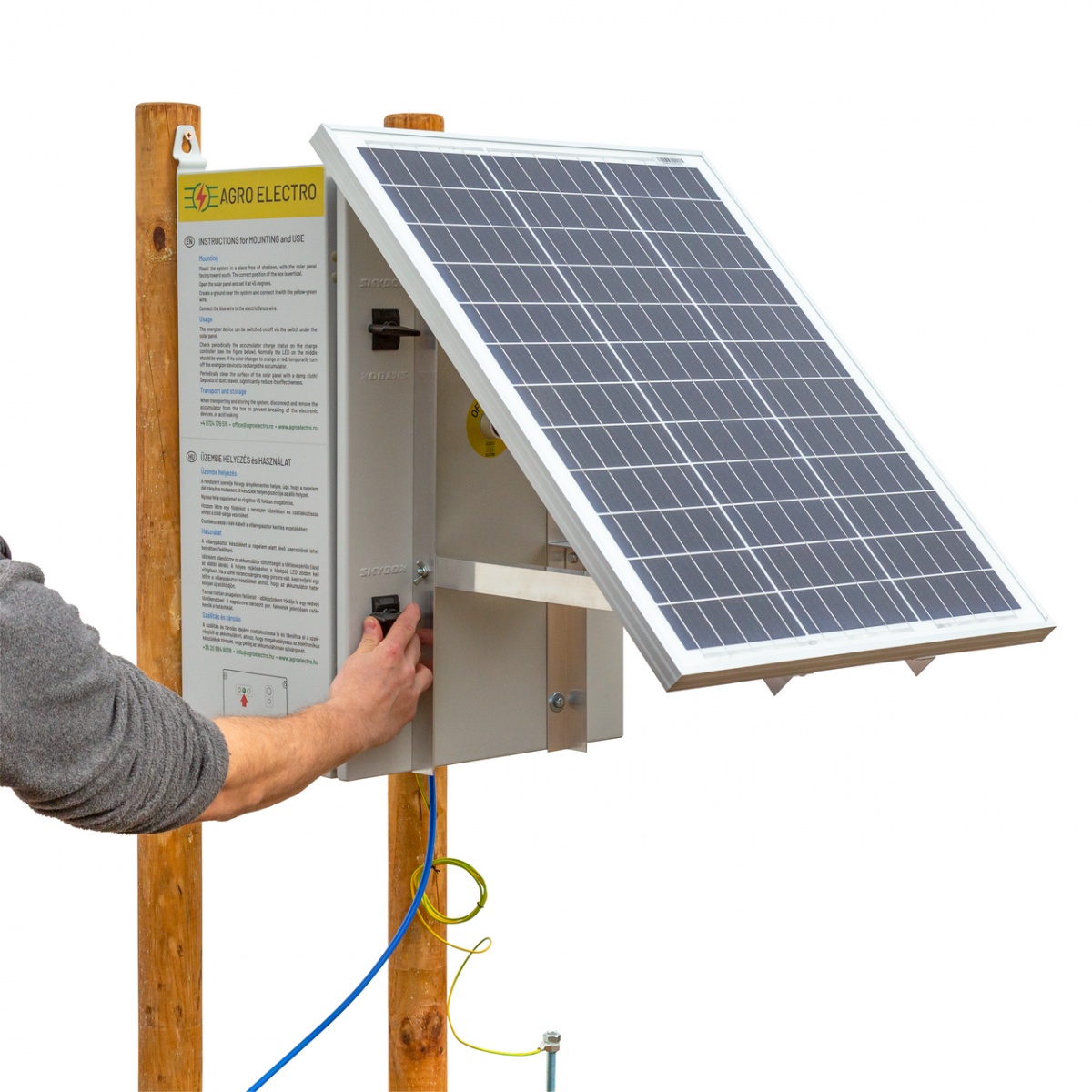

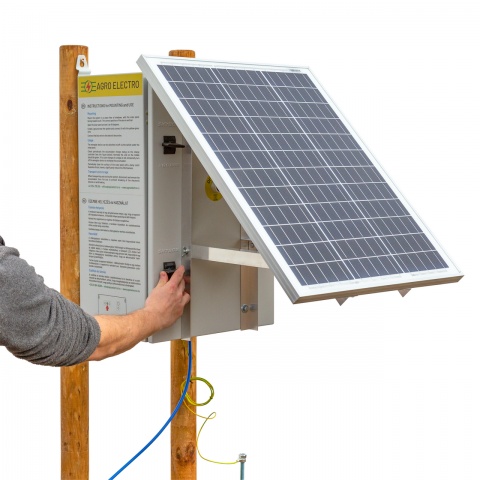

A szekrény külsején a napelemes panel alá rejtve kapcsoló található, amellyel a villanypásztor készülék beindítható/leállítható a szekrény kinyitása nélkül.
Az akkumulátor töltését folyamatosan biztosítja a napelemes panel.
Túlfeszültség elleni védelem – az akkumulátor véletlenszerű lecsatolása napos időben túlfeszültség megjelenését okozhatja, ami a villanypásztor készülék meghibásodását vonja maga után. A rendszer tartalmaz egy külön áramkört, ami a túlfeszültség megjelenése esetén lekapcsolja a villanypásztor készülék táplálását.
A rendszer költöztetése (az ideiglenes villanypásztor kerítés mozgatását követően) könnyedén kivitelezhető, egy újabb helyen való üzembe állítás igencsak egyszerű.

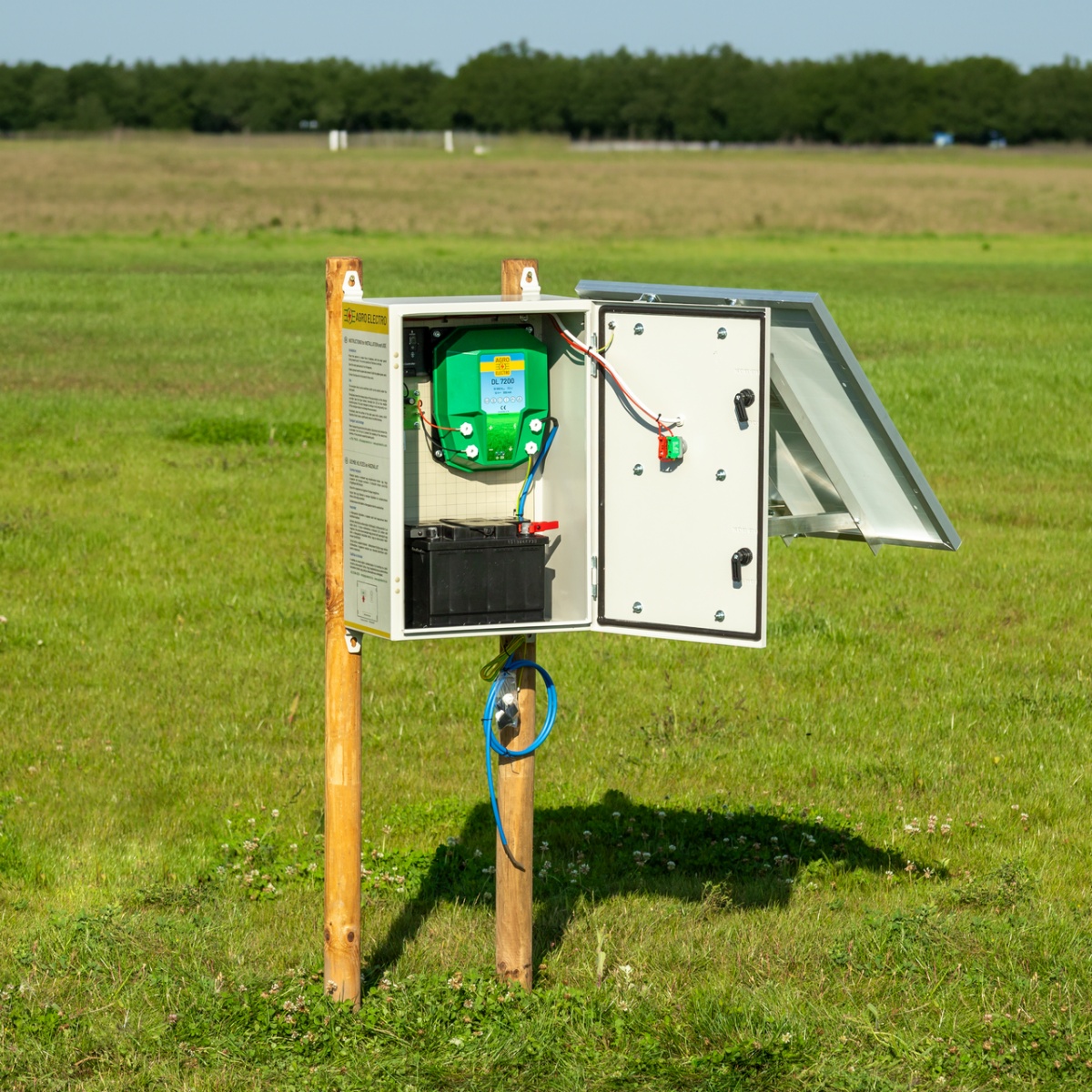

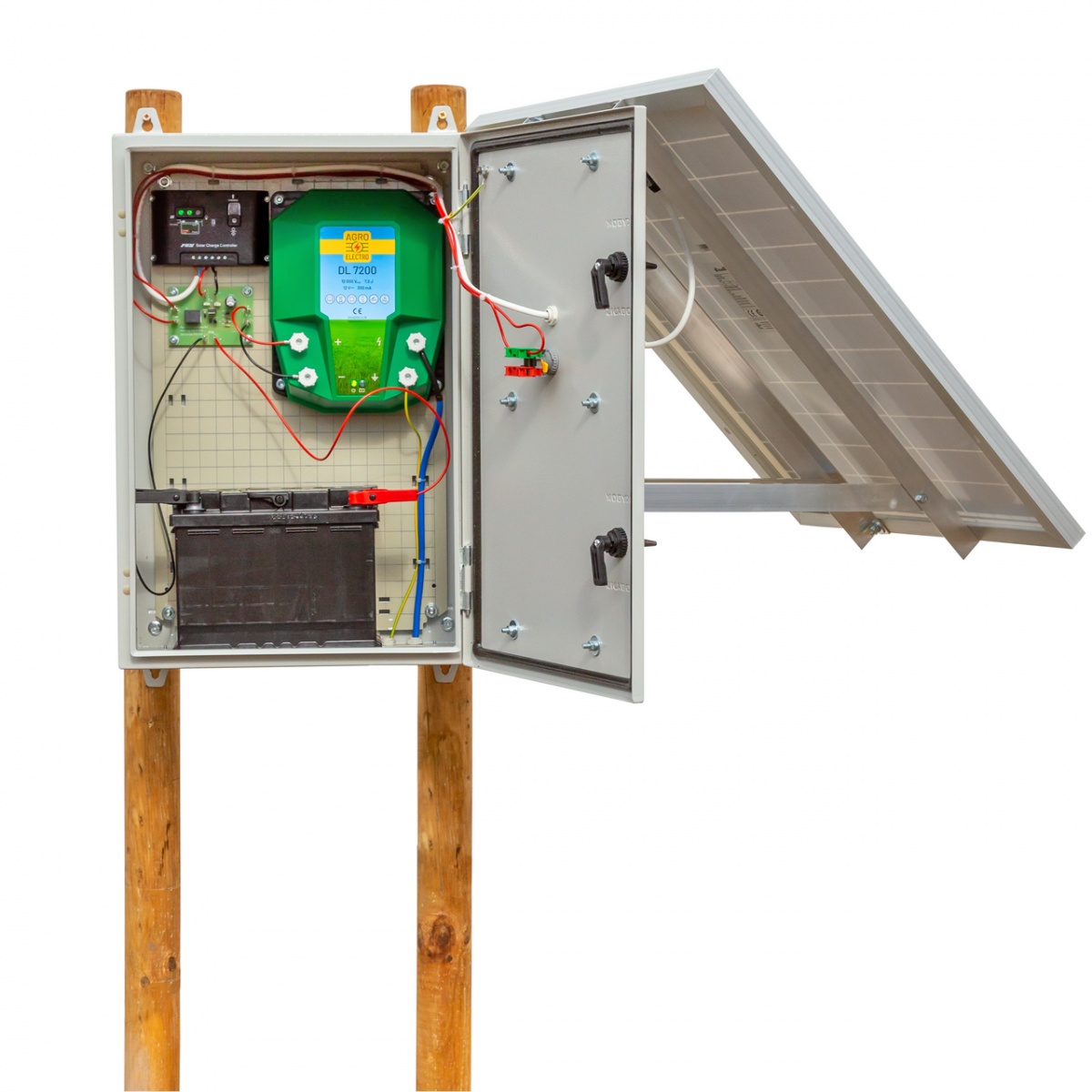

A rendszer elemei
(1) – Villanypásztor készülék; (2) – Töltésvezérlő; (3) – Túlfeszültség-védelem; (4) – Akkumulátor (a csomag nem tartalmazza); (5) – Napelemes panel; (6) – Kerítés-csatlakozás, 150 cm; (7) – Földelés-csatlakozás, 150 cm; (A) – Töltés LED; (B) – Töltésszint LED; (C) – Akkumulátor-csatlakozás, pozitív pólus; (D) – Akkumulátor-csatlakozás, negatív pólus; (E) – Villanypásztor készülék ki-be kapcsoló; (F) – Fémszekrény-zárak;
Üzembe helyezés

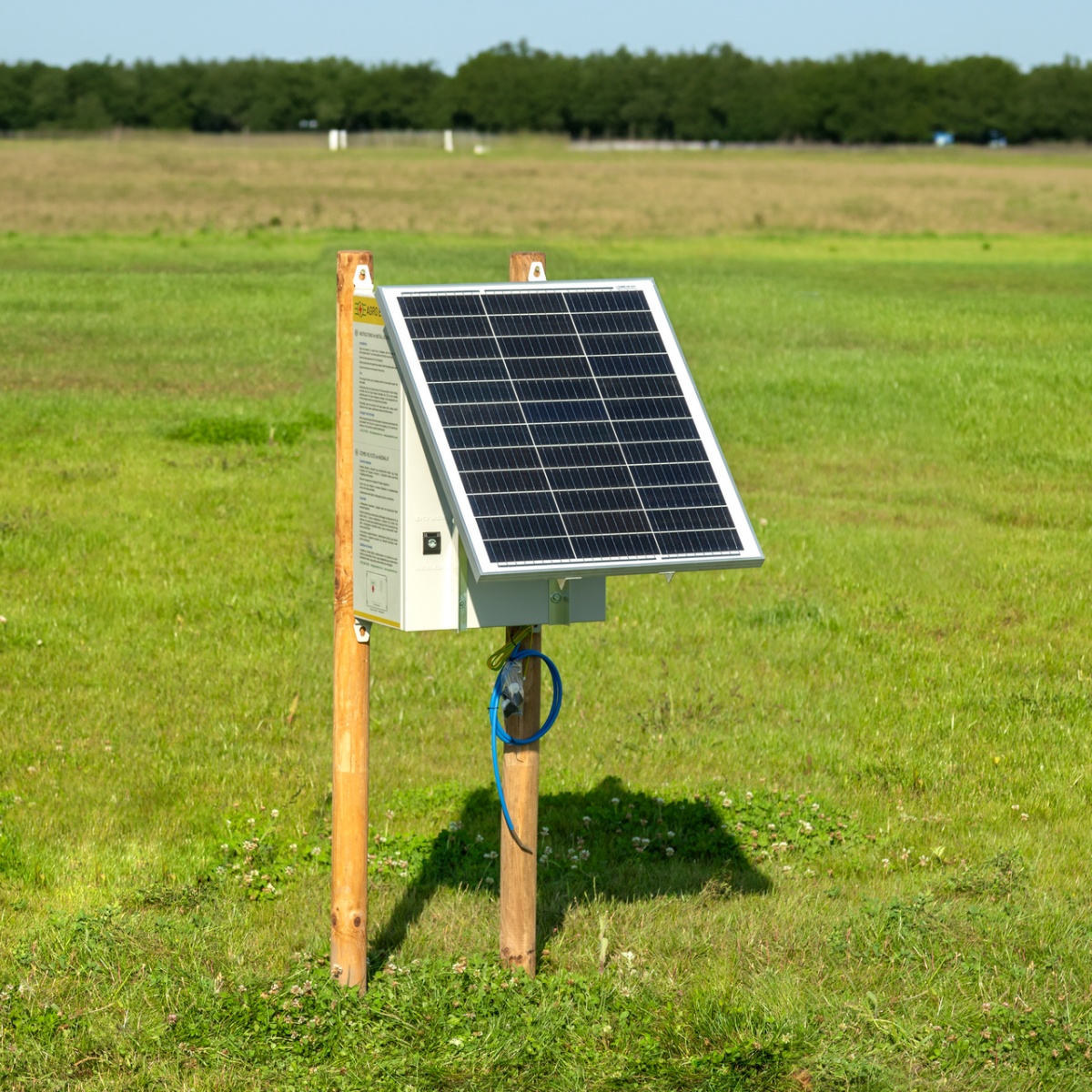

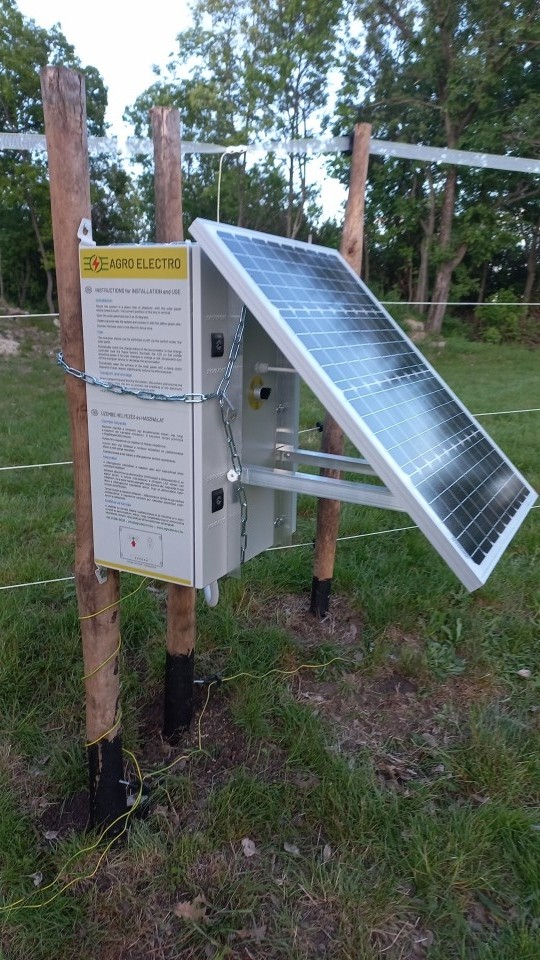

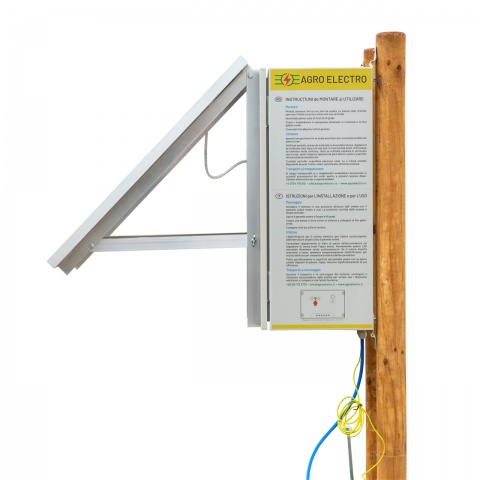

A rendszert a kerítés közelében kell felszerelni, két faoszlopra, úgy, hogy a napelemes panel dél irányába mutasson és a nap teljes időtartamában ne vetüljön rá árnyék. A rögzítést követően nyissa fel a napelemes panelt (5) és rögzítse 45 fokos szögben a mellékelt csavarokkal. Hozza létre a földelést, majd kösse rá a földelés-vezetéket (7), ezt követően kösse a kék kábelt (6) a villanypásztor kerítés vezetékéhez.
Földelés
A helyes működéshez a rendszernek szüksége van egy jó földelésre. A földelés elkészítéséhez használjon egy hosszú, legalább 1 m-es fémrudat (vigyázat, a csomag nem tartalmazza), amit a földbe sulykol. Egy M12-es menetelt, galvanizált fémrúd a legcélszerűbb választás, mivel a földelés vezeték (7) ehhez csatlakoztatható a legkönnyebben.
Az akkumulátor
A begyűjtött energia tárolására használjon egy 12 V-os akkumulátort (savas, vagy zselés típust) (4). Vigyázat, az akkumulátort nem tartalmazza a csomag! Továbbá, ne használjon más típusú akkumulátort, mint pl. Li-Ion (lítiumos), vagy Ni-MH (nikkel-metál-hidrid)!
Szerezzen be egy min. 45 Ah-ás kapacitással rendelkező akkumulátort. A maximális teljesítmény nincs korlátozva, csupán arra kell figyelnie, hogy az akkumulátor férjen be a fémszekrénybe.
Az akkumulátort a (C) és (D) csipeszekkel kell csatlakoztatni.
Piros csipesz = pozitív pólus (+).
Fekete csipesz = negatív pólus (−).
Karbantartás
Habár a rendszer hónapokig, akár évekig önműködő, időnként karbantartásra és ellenőrzésekre van szükség.
Időközönként takarítsa le a napelemes panel felületét egy nedves textíliával. A napelem felületére rakódott por, falevelek, állati eredetű szennyeződések jelentősen csökkentik a rendszer hatékonyságát, ami az akkumulátor idő előtti lemerüléséhez vezethet!
Időnként járja körbe a villanypásztor kerítést és távolítsa el a ránőtt növényzetet. A vezetékekkel érintkező növényzet által kialakuló rövidzárlatok jelentősen csökkentik a rendszer hatékonyságát.
A villanypásztor készülék műszaki adatai
| Tápfeszültség | 12 V |
| Fogyasztás | 300 mA |
| Maximális kimenő feszültség 500 Ω terhelés mellett | 9700 V |
| Maximális kerítéshossz | 25000 m |
| Maximális tárolt energia | 9,36 Joule |
| Maximális impulzusenergia | 7,2 Joule |
| Nedvességvédelem | IPX4 |
| Doboz anyaga | Műanyag |
| Méretek | 210 × 265 × 100 mm |
| Súly | 2,45 kg |
A napelem műszaki adatai
| Cellák típusa | Monokristályos |
| Maximális teljesítmény | 55 W |
| Vmp | 18,4 V |
| Imp | 2,99 A |
| VOC | 21,8 V |
| ISC | 3,33 A |
| Méretek | 670 × 540 × 25 mm |
A töltésvezérlő műszaki adatai
| Névleges áramerősség | 10 A |
| Névleges feszültség | 12/24 V |
| Maximális töltési feszültség | 14 V / 28 V |
| Súly | 0,25 kg |
| Méretek | 14 × 9 × 3 cm |
| Működési hőmérséklet | –20...+60 C ° |
Használati utasítás - DL 3200 - DL 4500 - DL 7200 kompakt
A DL 3200 - DL 4500 - DL 7200 kompakt készülékek használati utasítása letölthető PDF formátumban:
